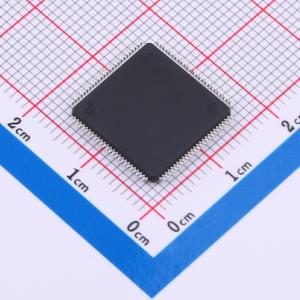

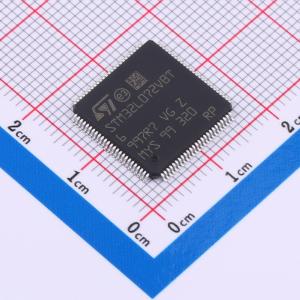

温馨提醒：图片仅供参考，商品以实物为准
STM32L072VBT6
超低功耗Arm Cortex-M0+ MCU，具有128-KB Flash存储器、32 MHz CPU和USB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低功耗平台，1.65 V至3.6 V电源。 温度范围：-40℃至125℃。 0.29 μA待机模式（3个唤醒引脚）。 0.43 μA停止模式（16个唤醒线）。 0.86 μA停止模式 + RTC + 20 Kbyte RAM保留。 运行模式下低至93 μA/MHz
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L072VBT6
- 商品编号
- C2844330
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 20KB | |
| EEPROM容量 | 3KB | |
| I/O数量 | 84 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗32位MCU，基于Arm Cortex-M0+，最高192KB Flash，20KB SRAM，6KB EEPROM，支持USB、ADC、DAC
商品特性
- 超低功耗平台：电源范围1.65V至3.6V，温度范围-40℃至125℃
- 待机模式电流0.29μA（3个唤醒引脚）
- 停止模式电流0.43μA（16条唤醒线）
- 停止模式+RTC+20KB RAM保持电流0.86μA
- 运行模式电流低至93μA/MHz
- 唤醒时间5μs（从Flash存储器）
- 12位ADC转换（10ksps）电流41μA
- 核心：Arm 32位Cortex-M0+带MPU，频率范围32kHz至32MHz，0.95 DMIPS/MHz
- 存储器：最高192KB Flash（带ECC，2个bank支持读写同时），20KB RAM，6KB数据EEPROM（带ECC），20字节备份寄存器，扇区读写保护
- 最多84个快速I/O（78个I/O耐受5V）
- 复位和电源管理：超安全低功耗BOR（掉电复位）带5个可选阈值，超低功耗POR/PDR，可编程电压检测器（PVD）
- 时钟源：1至25MHz晶体振荡器，32kHz RTC振荡器（带校准），高速内部16MHz工厂微调RC（±1%），内部低功耗37kHz RC，内部多速低功耗65kHz至4.2MHz RC，USB用48MHz RC内部自校准，CPU时钟用PLL
- 预编程引导加载程序，支持USB、USART
- 开发支持：支持串行线调试
- 丰富的模拟外设：12位ADC（1.14 Msps，最多16通道，低至1.65V），2个12位通道DAC（带输出缓冲，低至1.8V），2个超低功耗比较器（窗口模式和唤醒能力，低至1.65V）
- 最多24个电容传感通道，支持触摸键、线性和旋转触摸传感器
- 7通道DMA控制器，支持ADC、SPI、I2C、USART、DAC、定时器
- 11个定时器：2个16位（最多4通道），2个16位（最多2通道），1个16位超低功耗定时器，1个SysTick，1个RTC，2个16位基本定时器（用于DAC），2个看门狗（独立/窗口）
