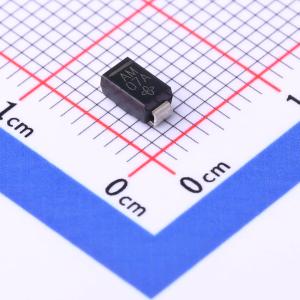

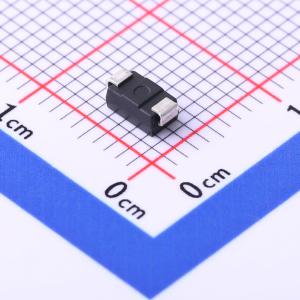

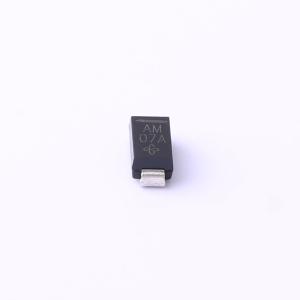

温馨提醒：图片仅供参考，商品以实物为准
SMAJ7.0A-E3/61
单向TVS 7V截止 峰值浪涌电流：33.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装。适合自动贴片。玻璃钝化芯片结。提供单向和双向类型。10/1000 μs波形下具有400 W的脉冲峰值功率能力，重复率（占空比）：0.01%（78 V以上为300 W）。出色的钳位能力。应用：用于保护敏感电子设备，防止因感性负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信传感器单元信号线上产生的电压瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMAJ7.0A-E3/61
- 商品编号
- C2842813
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 33.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 7.78V | |
| 反向电流(Ir) | 200uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 低轮廓封装
- 适合自动贴片
- 玻璃钝化芯片结
- 单向和双向可选
- 10/1000 μs波形下400 W峰值脉冲功率能力，重复率（占空比）：0.01 %（78 V以上为300 W）
- 出色的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合J-STD-020的MSL 1级，LF最大峰值260 ℃
- 有AEC-Q101认证可选
- 汽车订购代码：基础P/NHE3或P/NHM3
- 材料分类：合规定义请见相关文档
应用领域
- 用于保护敏感电子设备，防止因电感负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信传感器单元信号线中引起的电压瞬变
