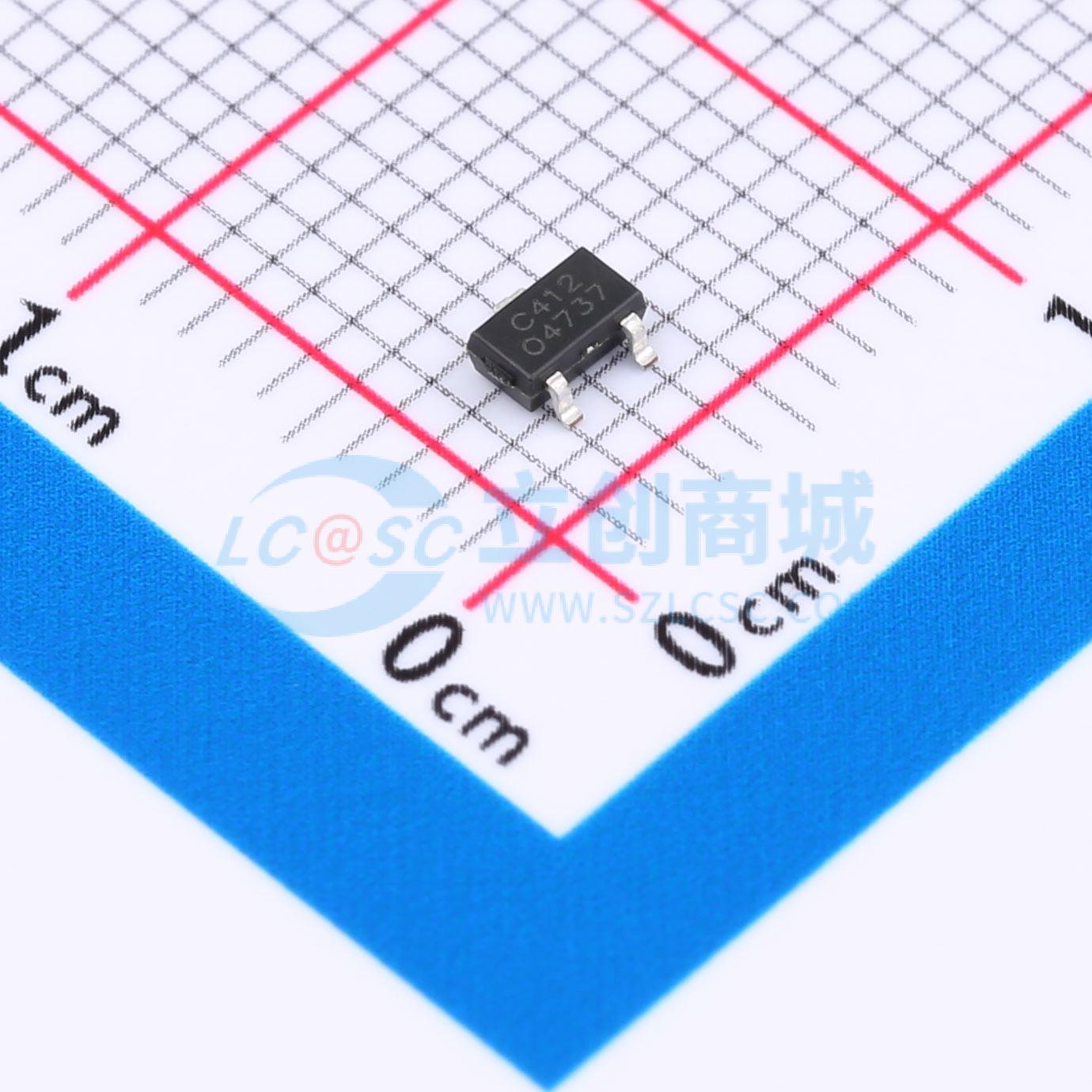

CH412SR
锁存型霍尔开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- COSEMITECH(意瑞)
- 商品型号
- CH412SR
- 商品编号
- C2841906
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
参数完善中
商品概述
该系列产品是一款采用双极技术设计的霍尔效应锁存器。该霍尔集成电路内部集成了片上霍尔电压发生器、用于3.5V至30V供电电压工作的稳压器、反向保护二极管、温度补偿电路、小信号放大器、施密特触发器和输出驱动器，所有功能集成于单一封装内。其设计用于响应交替的南北磁极。当磁通密度大于动作点时，输出将导通；输出将保持此状态，直到磁通密度低于释放点，随后关闭。得益于其3.5V至30V的宽工作电压范围以及-40℃至+150℃的扩展温度范围，该器件非常适合用于汽车、工业和消费类应用。该器件提供多种封装供客户选择，包括用于表面贴装的SOT-23和SOT-89封装，以及用于通孔安装的TO-92S扁平封装。这两种3引脚封装均符合RoHS标准。
商品特性
- 双极技术
- 反向电池保护
- 3.5V至30V工作电压
- -40℃至+150℃的优异工作温度范围
- 集电极开路20mA输出
- 小尺寸SOT-23、SOT-89或TO-92S封装
- 固态可靠性
- 抗物理应力
- 可使用小型商用永磁体激活
应用领域
- 无刷直流电机换向
- 汽车、消费及工业领域
- 固态开关
- 速度测量
- 转数计数
- 角度位置检测
- 磁编码器
