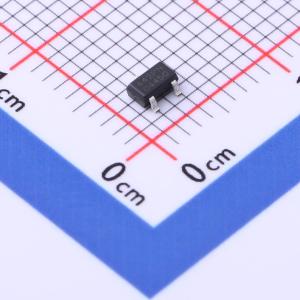

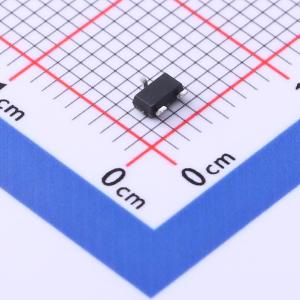

温馨提醒：图片仅供参考，商品以实物为准
CH442PNSR
锁存型霍尔开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高性能霍尔锁存,8kV ESD，+/-30G,内置上拉电阻
- 品牌名称
- COSEMITECH(意瑞)
- 商品型号
- CH442PNSR
- 商品编号
- C2841911
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
参数完善中
商品概述
CHA44XP/CH44XP霍尔效应传感器是温度稳定性极高且抗应力能力强的传感器集成电路，非常适合在-40℃至150℃的宽温度范围内工作。通过动态失调消除技术，可实现卓越的高温性能，该技术减少了通常由器件包封成型、温度依赖性和热应力引起的残余失调电压。该器件包含一个电压调节器、霍尔电压发生器、小信号放大器、斩波稳定电路、施密特触发器以及一个具有短路保护的开漏输出，可吸收高达25mA的电流。它还集成了针对电源/输出瞬态的内部钳位保护、输出短路保护以及反接电池保护。其工作电压可低至2.5V的优势在于，该器件可用于2.5V应用，或通过在电源引脚串联额外的外部电阻，以提供更强的抗高压瞬态事件保护。CHA44XP/CH44XP系列是锁存型霍尔开关。对于锁存模式，也有反极性器件。通常，足够强度的南极会开启输出；然而，对于反极性器件，足够强度的北极会开启输出。
商品特性
- AEC-Q100汽车级认证（适用于CHA44XP）
- 内置10K欧姆输出上拉电阻
- 多种灵敏度选项（BOP/BRP）：+15/-15 Gs；+30/-30 Gs；+45/-45 Gs；+120/-120 Gs
- 斩波稳定技术，确保在整个工作温度范围内工作点稳定
- 工作电源电压2.5V至5.5V
- 最大电源电压24V
- 抗物理应力
- 输出短路保护
- 可在未稳压电源下工作
- 反接电池保护-22V
- 续流保护
- 固态可靠性
- 宽工作温度范围：-40至150℃
- 封装选项：TO-92S、SOT-23、SOT-89和DFN
应用领域
- 汽车座椅电机位置传感器
- 汽车车窗位置传感器
- 电机和风扇控制
