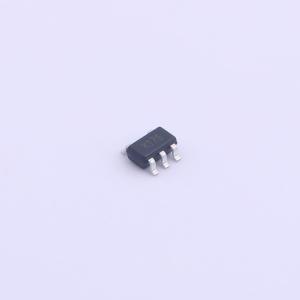

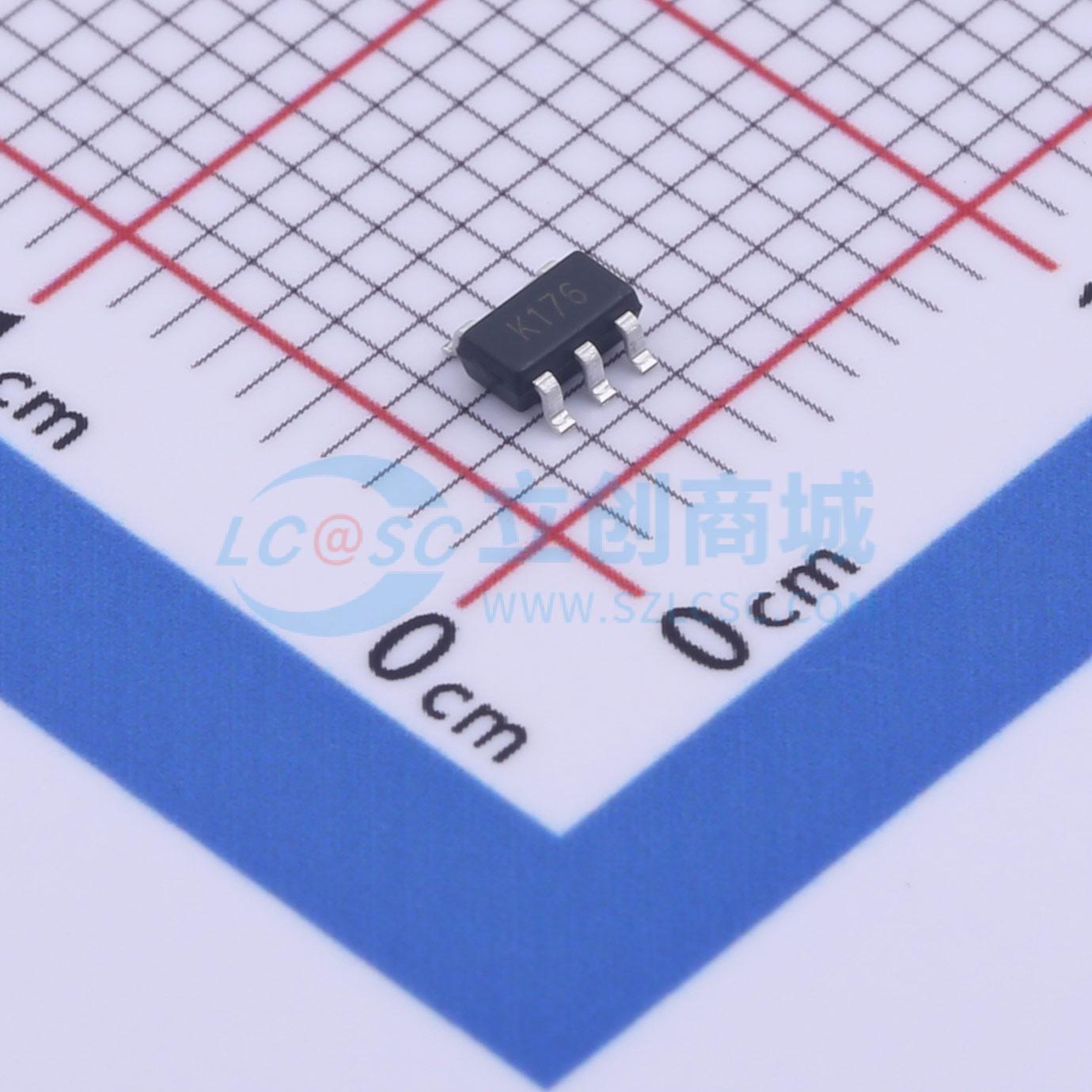

温馨提醒：图片仅供参考，商品以实物为准
TPLMV321RILT
带射频滤波器的1MHz CMOS轨到轨输入输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带射频滤波器 轨对轨 运算放大器
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPLMV321RILT
- 商品编号
- C2841433
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 40uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TPLMV321RILT是具有超低失调的轨到轨CMOS运算放大器。其特性包括宽输入共模电压范围和宽输出电压摆幅，工作电源电压为2.2V至5.5V。产品在扩展的-40°C至+125°C温度范围内进行了全面规格测试。
商品特性
- 单电源供电，电压范围为+2.2V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：1MHz（典型值）
- 低输入偏置电流：10pA（典型值）
- 低失调电压：5mV（最大值）
- 静态电流：40μA（典型值）
- 工作温度：-40°C ~ +125°C
- 提供SOT23 - 5和SOP8封装
应用领域
- 便携式设备
- 移动通信
- 烟雾探测器
- 传感器接口
- 医疗仪器
- 电池供电仪器
- 手持式测试设备
