温馨提醒：图片仅供参考，商品以实物为准

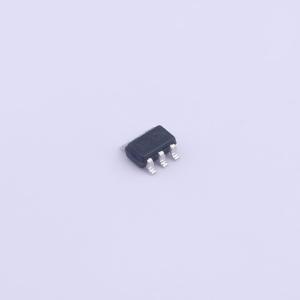

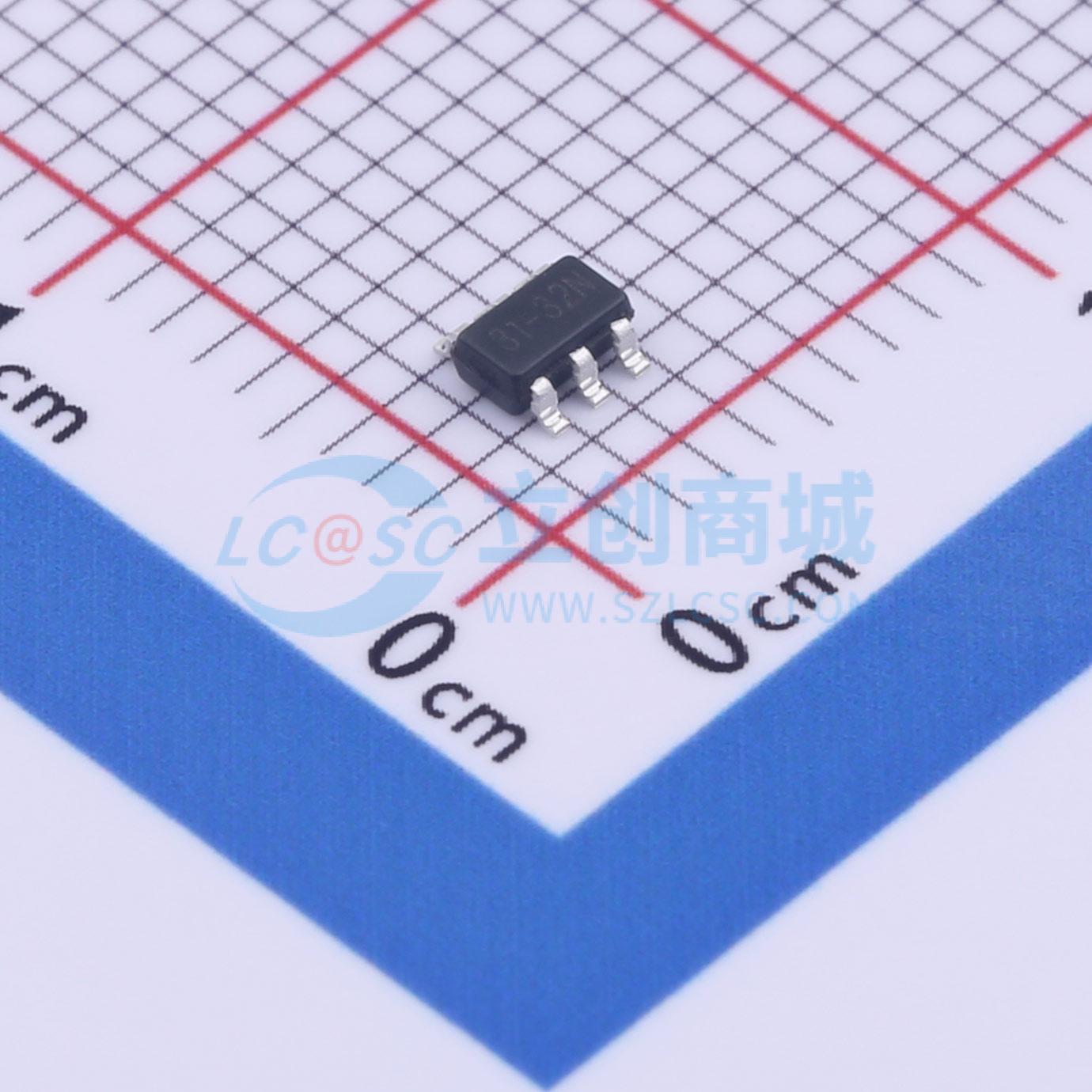

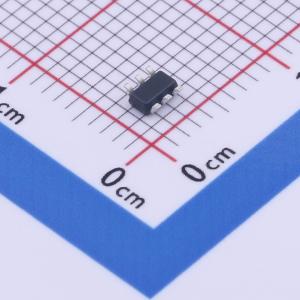

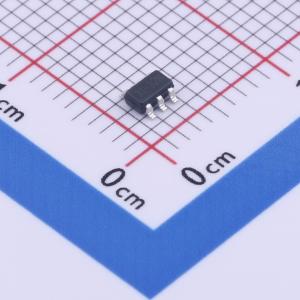

TPRT9266GE
升压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPRT9266 是一款小型、高效、低压升压型 DC/DC 转换器，采用自适应电流模式 PWM 控制环路，内置误差放大器、斜坡发生器、比较器、开关功率元件和驱动器，可在宽负载电流范围内实现稳定高效的运行。它无需外部补偿即可稳定工作。低于 1V 的低启动输入电压使 TPRT9266 适用于 1 至 4 节电池供电的应用，可提供高达 300mA 的输出电流
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPRT9266GE
- 商品编号
- C2841438
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2V~6.5V | |
| 输出电流 | - | |
| 开关频率 | 450kHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 17uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPRT9266是一款小型、高效、低压升压型DC/DC转换器，采用自适应电流模式PWM控制环路，内置误差放大器、斜坡发生器、比较器、开关元件和驱动器，可在宽负载电流范围内实现稳定高效的运行。它无需外部补偿即可稳定工作。 低于1V的低启动输入电压使TPRT9266适用于1至4节电池供电的应用，可提供高达300mA的输出电流。450KHz的高开关频率可减小外部元件的尺寸。此外，17μA的低静态电流和高效率可延长电池使用寿命。 TPRT9266提供小型封装SOT-26和SOT89-5。
商品特性
- 效率达90%
- 单节碱性电池供电时，可提供3.3V、100mA的高输出能力
- 静态（关断）电源电流为17μA
- 固定开关频率为450KHz
- 关断模式下电源电流为零
- 可灵活选择内部和外部功率开关
- 低启动输入电压为1.0V
- 采用小型SOT-26和SOT89-5封装
应用领域
- 液晶面板
- 数码相机
- MP3播放器
- 无线设备
- 便携式仪器
- 个人数字助理
