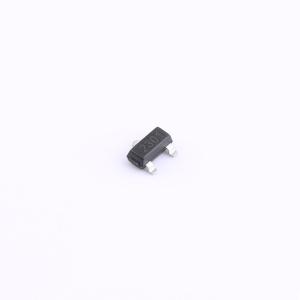

温馨提醒：图片仅供参考，商品以实物为准
SI2301CDS
耐压:20V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用：电池保护。负载开关。电源管理
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SI2301CDS
- 商品编号
- C2841446
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 110mΩ@4.5V | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V@250uA | |
| 栅极电荷量(Qg) | 12nC | |
| 输入电容(Ciss) | 405pF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 75pF |
商品概述
G20P08K采用先进的沟槽技术，可实现出色的RDS(ON)和低栅极电荷。它可用于多种应用场景。
商品特性
- VDS -80V
- ID（VGS = -10 V时） -20A
- RDS(ON)（VGS = -10 V时） < 62 mΩ
- RDS(ON)（VGS = -4.5V时） < 70 mΩ
- 经过100%雪崩测试
- 符合RoHS标准
应用领域
- 电源开关
- DC/DC转换器
