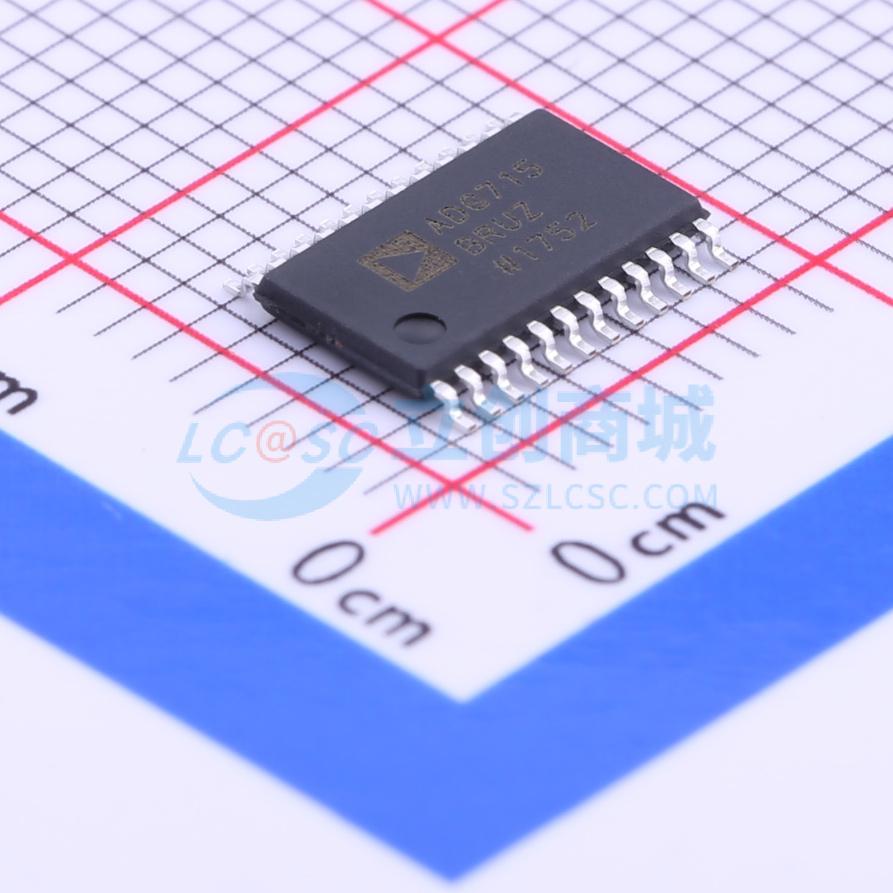

ADG715BRUZ-REEL7
ADG714/ADG715 CMOS,低电压,串行控制,八通道SPST开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS,低电压,串行控制,八通道单刀单掷(SPST)开关。通过2线或3线串行接口控制。具有低导通电阻和低泄漏电流。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG715BRUZ-REEL7
- 商品编号
- C29471
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~5.5V；-2.5V~2.5V | |
| 导通时间(ton) | 200ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 5Ω | |
| 关闭时间(toff) | 180ns | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 155MHz |
商品概述
ADG714/ADG715是CMOS八通道单刀单掷（SPST）开关，可通过两线或三线串行接口进行控制。各开关之间的导通电阻紧密匹配，且在整个信号范围内极为平坦。每个开关在两个方向上的导通性能相同，输入信号范围可扩展至电源电压。数据以8位形式写入这些器件，每位对应一个通道。 ADG714采用三线串行接口，与SPI、QSPI、MICROWIRE以及大多数DSP接口标准兼容。移位寄存器DOUT的输出可使多个此类器件进行级联。 ADG715采用两线串行接口，与I²C接口标准兼容。ADG715有四个硬连线地址，可通过两个外部地址引脚（A0和A1）进行选择。这允许用户设置7位从地址的低2位。最多可将四个此类器件连接到总线上。 这些器件上电时，所有开关均处于关断状态，内部寄存器全为零。 低功耗以及2.7 V至5.5 V的工作电源范围使该器件适用于众多应用。这些器件也可采用±2.5 V双电源供电。ADG714和ADG715采用小型24引脚TSSOP封装。
商品特性
- ADG714：SPI/QSPI/MICROWIRE兼容接口
- ADG715：I²C兼容接口
- 2.7 V至5.5 V单电源供电
- ±2.5 V双电源供电
- 2.5 Ω导通电阻
- 0.6 Ω导通电阻平坦度
- 100 pA泄漏电流
- 八通道单刀单掷
- 上电复位
- 快速开关时间
- TTL/CMOS兼容
- 小型TSSOP封装
应用领域
- 数据采集系统
- 通信系统
- 继电器替代
- 音频和视频切换
