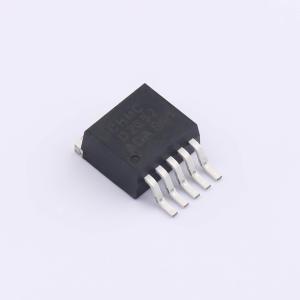

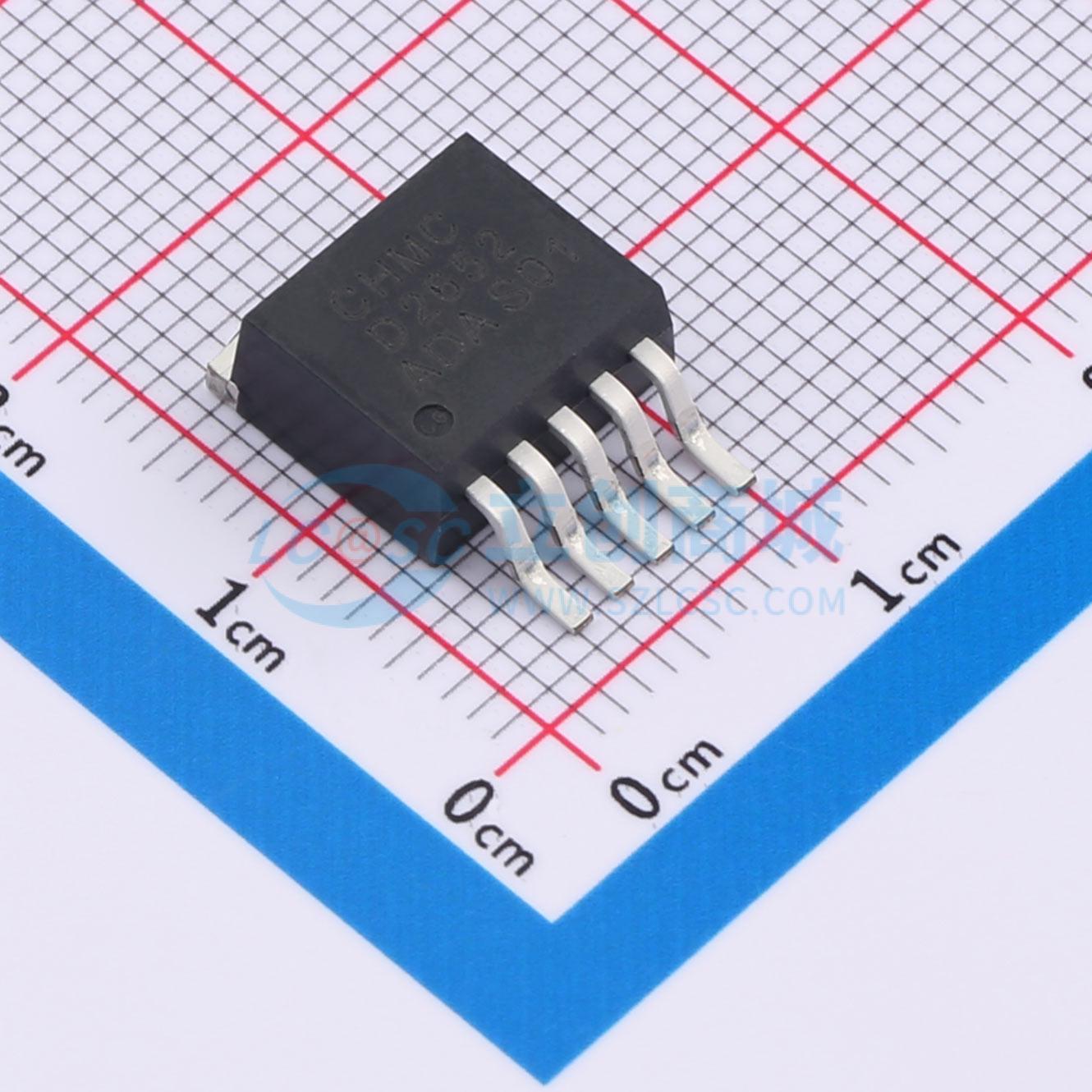

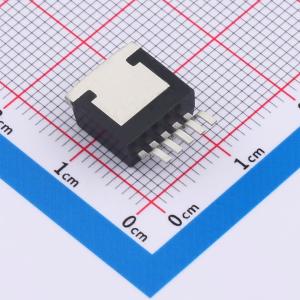

温馨提醒：图片仅供参考，商品以实物为准
D2652-AD
大电流低压差稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高电流、高精度和低压差电压稳压器。5A LDO稳压器具有560mV（满载）压降和非常低的GND电流。设计用于高电流负载，这些设备还应用于低电流，低压差临界系统电压和GND电流值是重要的属性。精度±2%（超温、线路和负载调节）调节器功能对于输入浪涌电压和输出负载电流能做出快速瞬态恢复变化。输入电压范围3V~26V，输出电压可以在1.24V~15V之间调节，一个TTL/CMOS逻辑使能（EN）引脚可以关断调节器。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D2652-AD
- 商品编号
- C2837289
- 商品封装
- TO-263-5
- 包装方式
- 管装
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 26V | |
| 输出电压 | 1.24V~15V | |
| 输出电流 | 5A | |
| 压差 | 560mV@(5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 15mA | |
| 噪声 | 400uVrms | |
| 特性 | 过流保护；反接保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 |
商品概述
D2652是一款高电流、高精度、低压差稳压器。这款5A LDO稳压器的压差电压为560mV（满载），接地电流极低。该器件专为大电流负载设计，也适用于对压差和接地电流要求严苛的低电流系统。该稳压器的总精度为±2%（涵盖温度、线路和负载调节），能从输入电压浪涌和输出负载电流变化中实现快速瞬态恢复。 D2652具有可调输出，可通过两个外部电阻将输出电压设置在1.24V至15V之间。此外，该器件具备全面保护功能，可防止过流故障、输入极性反转、引脚反插和过热运行。D2652设有一个TTL/CMOS逻辑使能（EN）引脚，用于关闭稳压器。若不使用该功能，可将EN连接到输入（IN）端，使器件持续工作。 D2652采用TO263 - 5封装。
商品特性
- 高电流能力
- 低压差电压
- 低接地电流
- 保证1%的精确容差
- 快速瞬态响应
- 工作输入电压范围：3V至26V
- 1.24V至15V可调输出电压
- 零电流关断模式（可调版本）
应用领域
- 处理器外设和I/O电源
- 高效“绿色”计算机系统
- 汽车电子
- 高效线性低电源
- 电池供电设备
- PC扩展卡
- 开关电源的高效后置稳压器
