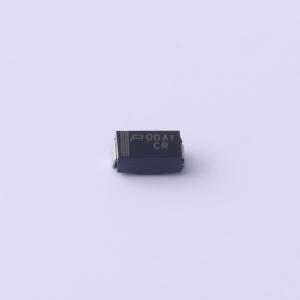

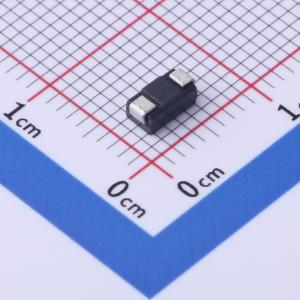

温馨提醒：图片仅供参考，商品以实物为准
SMAJ40A
单向TVS 40V截止 峰值脉冲电流：6.2A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：塑料封装，绝缘强度优异。 SMA封装中的玻璃钝化芯片结。 出色的电压钳位能力。 低齐纳阻抗。 在10/1000μs波形上具有400W的峰值脉冲功率能力。 典型泄漏电流在13V以上小于1μA。应用：I/O接口，VCC总线。 电信
- 品牌名称
- PTTC(聚鼎)
- 商品型号
- SMAJ40A
- 商品编号
- C2836304
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 6.2A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 49.1V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 塑料封装，绝缘强度出色。
- SMA 封装的玻璃钝化芯片结。
- 电压钳位能力出色。
- 齐纳阻抗低。
- 在 10/1000μs 波形下具有 400W 的峰值脉冲功率能力。
- 在 13V 以上时，典型漏电流小于 1μA。
- 响应时间极快，从 0V 到最小 VBR 通常小于 1.0ps。
- 湿度敏感度等级（MSL）：JEDEC-J-STD-020，1 级
应用领域
- I/O 接口、VCC 总线
- 电信
- 工业和消费电子应用。继电器和电磁阀浪涌吸收。
