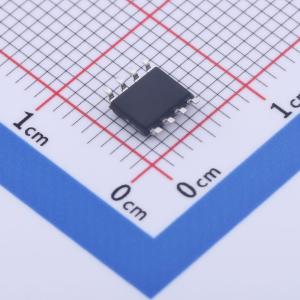

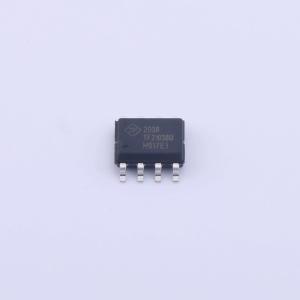

温馨提醒：图片仅供参考，商品以实物为准

TF21038U-TAH

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 高压600V, 单相, 半桥式驱动器, MOSFETs或IGBTs预驱
品牌名称: TFSS(德律风根)
商品型号: TF21038U-TAH
商品编号: C2836237
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.112克(g)

商品参数

商品概述

TF21038U是一款高压、高速栅极驱动器，能够以半桥配置驱动N沟道MOSFET和IGBT。高压工艺使TF21038U的高端在自举操作中可切换至400V。 TF21038U的逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备接口。驱动器输出具有高脉冲电流缓冲器，旨在最大程度减少驱动器的交叉导通。TF21038U具有420ns（典型值）的固定内部死区时间。 TF21038U采用SOIC-8(N)封装，工作温度范围扩展至-40℃至+125℃。

商品特性

自举操作中浮动高端驱动器可达400V
以半桥配置驱动两个N沟道MOSFET或IGBT
专为在嘈杂的电机应用中实现增强性能而设计
210mA源电流/360mA灌电流输出能力
输出可耐受负瞬变
420ns的内部死区时间，用于保护MOSFET
宽低端栅极驱动器电源电压：10V至20V
逻辑输入（HIN和LIN）支持3.3V
施密特触发逻辑输入
Vcc（逻辑和低端电源）欠压锁定
扩展温度范围：-40℃至+125℃

应用领域

电机控制
DC-DC转换器
AC-DC逆变器
电机驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	驱动通道数	2
	灌电流(IOL)	600mA
	拉电流(IOH)	290mA

	属性	参数值
	工作电压	10V~20V
	上升时间	70ns
	下降时间	35ns
	工作温度	-40℃~+125℃
