温馨提醒：图片仅供参考，商品以实物为准

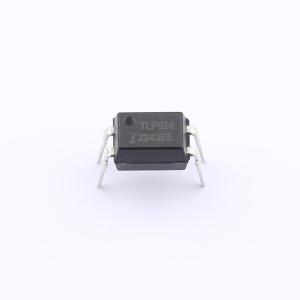

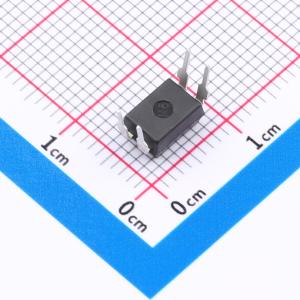

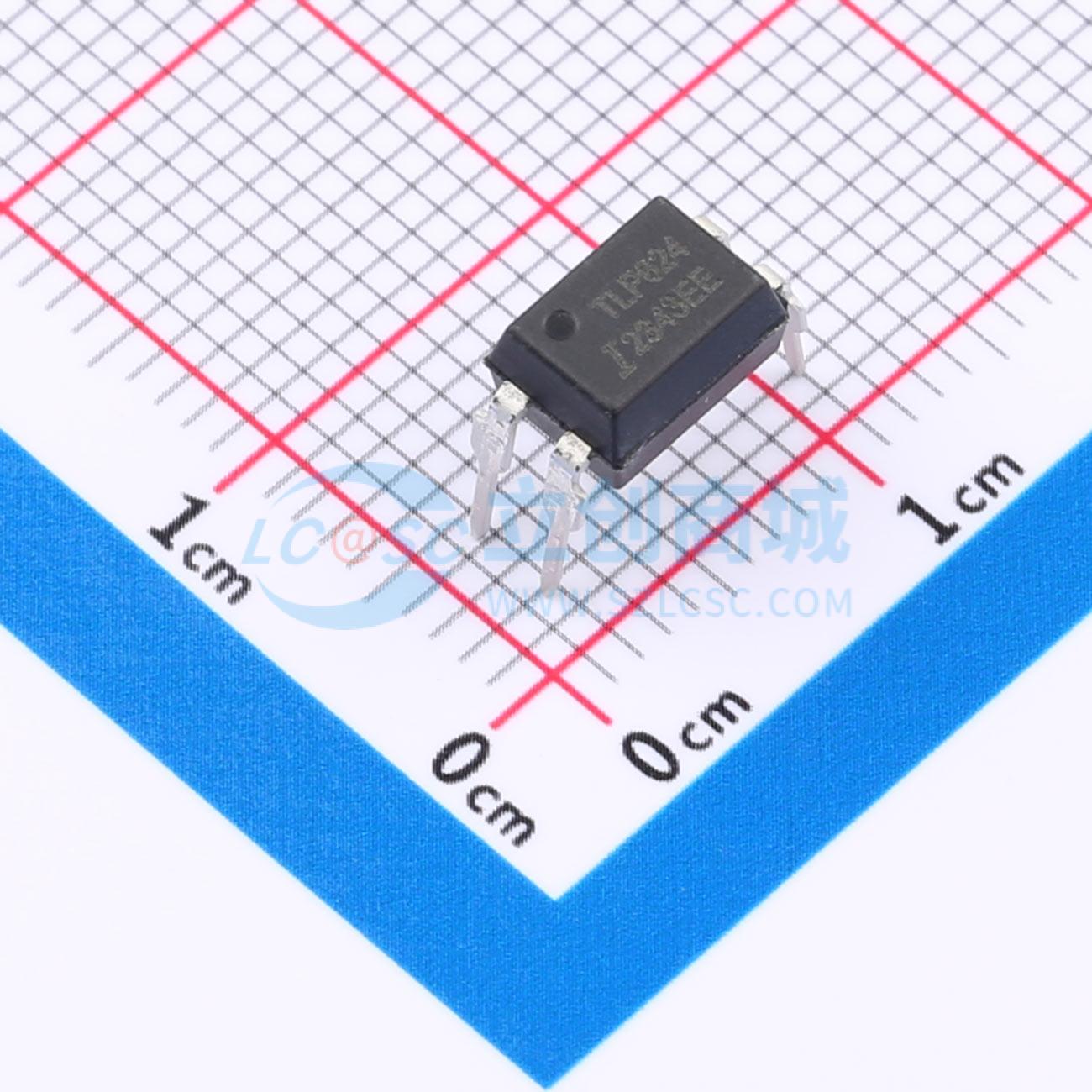

TLP624
DC 5.3kV
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TLP624、TLP624 - 2、TLP624 - 4 系列光耦合隔离器由红外发光二极管和 NPN 硅光电晶体管组成，采用节省空间的双列直插式塑料封装。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- TLP624
- 商品编号
- C2835574
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.535克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 55V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 上升时间(tr) | 8us | |
| 下降时间 | 8us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 1200% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
TLP624、TLP624 - 2、TLP624 - 4 系列光耦合隔离器由红外发光二极管和 NPN 硅光电晶体管组成，采用节省空间的双列直插式塑料封装。
商品特性
- 选项：
- 引脚间距 10mm — 在部件编号后加 G
- 表面贴装 — 在部件编号后加 SM
- 卷带包装 — 在部件编号后加 SMT&R
- 高电流传输比（最小 50%）
- 高隔离电压（5.3kV_RMS，7.5kV_PK）
- 高 BVCEO
- 所有电气参数 100% 测试
- 低输入电流 0.5mA IF
应用领域
- 计算机终端
- 工业系统控制器
- 测量仪器
- 不同电位和阻抗系统之间的信号传输
