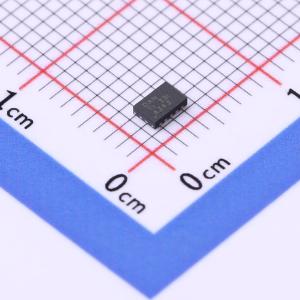

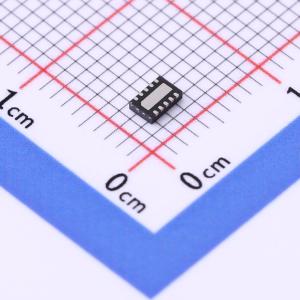

温馨提醒：图片仅供参考，商品以实物为准

BQ25060DQCR

1A单输入单节锂离子电池充电器，带50mA LDO及外部电源路径控制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ25060 具有 50mA LDO 的单节 1A 锂离子电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ25060DQCR
商品编号: C2835501
商品封装: WSON-10-EP(2x3)
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

bq25060是一款高度集成的锂离子线性电池充电器，专为空间受限的便携式应用而设计。它可通过USB端口或交流适配器供电，能以高达1A的充电电流为单节锂离子电池充电。具备输入过压保护功能，30V的输入电压范围可支持低成本的非稳压适配器。 bq25060有一个用于为电池充电的单一电源输出。系统负载连接到OUT端。低电量系统启动电路可在连接输入电源时将OUT端电压维持在3.4V以上。这使得无论电池电压如何，只要连接输入电源，系统即可启动并运行。通过ISET输入，充电电流可在高达1A的范围内进行编程设置。此外，该IC还集成了一个4.9V、50mA的低压差线性稳压器（LDO），用于为低功耗外部电路供电。电池充电分为三个阶段：预充、恒流和恒压。在所有充电阶段，内部控制环路会监控IC结温，若超过内部温度阈值则降低充电电流。充电器功率级和充电电流检测功能完全集成。充电器功能具备高精度的电流和电压调节环路、充电状态显示以及充电终止功能。

商品特性

30V输入额定值，具备10.5V过压保护（OVP）
用于外部电池FET的FET控制器，实现外部电源路径控制（BGATE）
输入电压动态功率管理
集成50mA低压差线性稳压器（LDO）
通过ISET和EN引脚实现可编程充电电流
0.5%的电池电压调节精度
7%的充电电流调节精度
热调节与保护
充电期间电池NTC监测
状态指示 - 充电/完成
采用2mm x 3mm 10引脚SON封装

应用领域

智能手机
移动电话
便携式媒体播放器
低功耗手持设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.4V~10.2V
	最大充电电流	1A
	充电饱和电压	4.2V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	0℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	6uA
