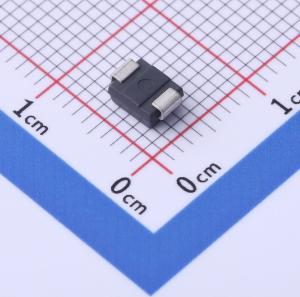

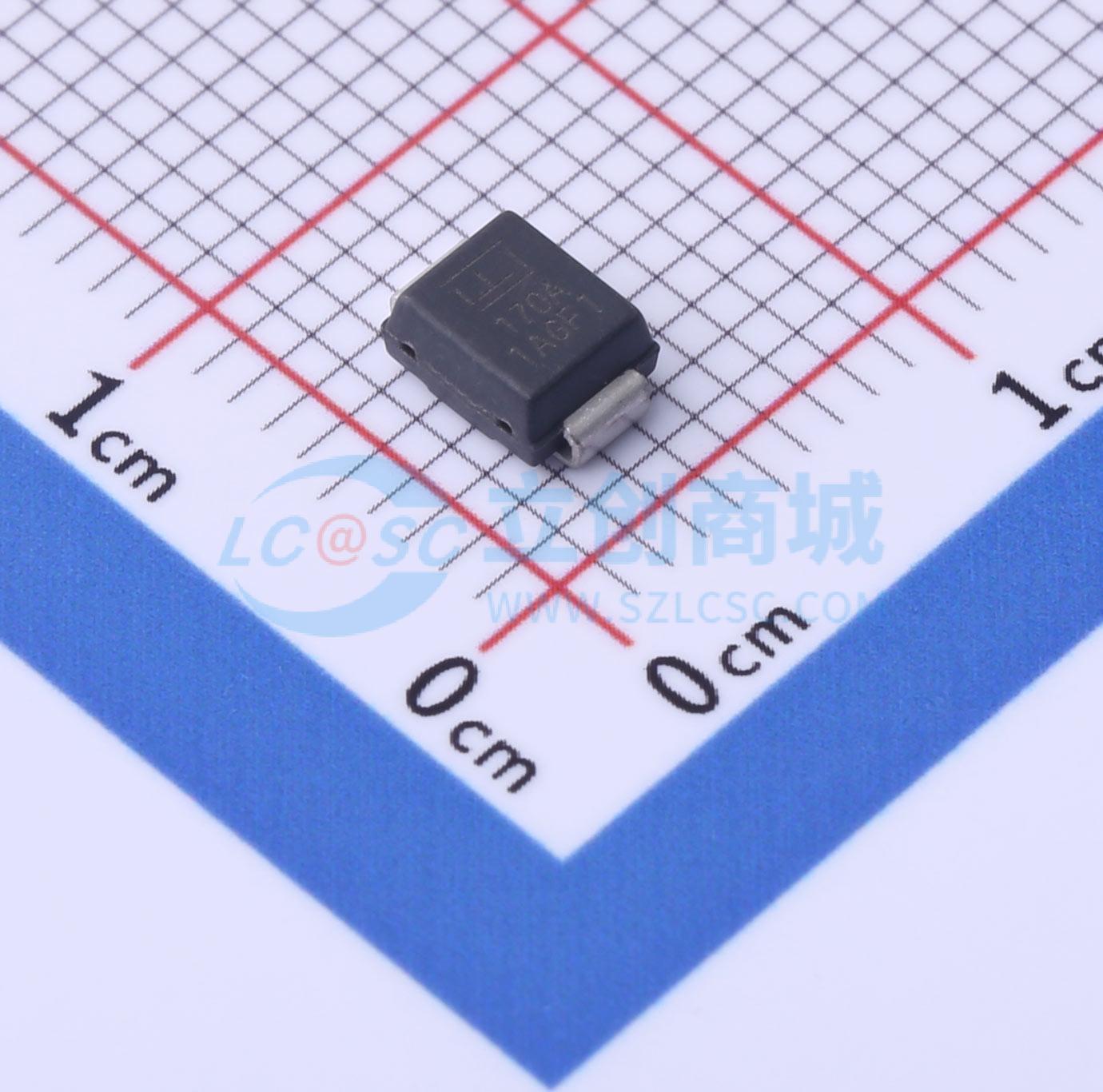

P6SMB170A

P6SMB系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。

• 在10/1000μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
• 出色的钳位能力
• 低增量浪涌电阻
• 当VBR最小值>12V时，典型反向电流小于1μA
• 优化的表面贴装布局，对PCB空间影响极小
• 薄型封装
• 因超过最大额定值而导致的典型故障模式为短路状态
• 根据JEDEC JESD201A的表4a和4c进行晶须测试
• IEC 61000 - 4 - 2静电放电防护：空气放电30kV，接触放电30kV
• 依据IEC 61000 - 4 - 4对数据线进行电快速瞬变脉冲群（EFT）保护
• 内置应力释放结构
• 快速响应时间：从0V到VBR最小值通常小于1.0ps
• 保证高温回流焊接：260℃/30秒
• VBR @ T = VBR @25℃ x (1 + αT x (T - 25))（αT：温度系数，典型值为0.1%）
• UL认可的化合物，符合V - 0阻燃等级
• 符合J - STD - 020标准的MSL 1级，无铅回流焊最高峰值温度260℃
• 雾锡无铅电镀
• 无卤且符合RoHS标准
• 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/ JEDEC J - STD - 609A.01）
• 通过UL认证，符合ANSI/UL 497B：数据通信和火灾报警电路保护器标准。

• TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
