温馨提醒：图片仅供参考，商品以实物为准

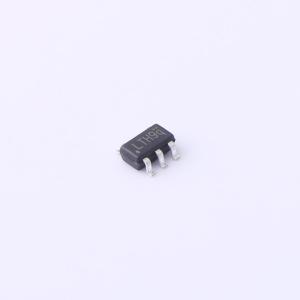

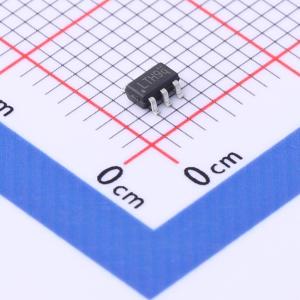

HG4054M5/TR
HG4054M5/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG4054M5/TR
- 商品编号
- C2835202
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4V~6V | |
| 最大充电电流 | 600mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
HG4054 是一款单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合 USB 电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。HG4054 充电截止电压为 4.2V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的 1/10 时，HG4054 将自动结束充电过程。当输入电压被移掉后，HG4054 自动进入低电流待机状态，将待机电流降至 3uA。
商品特性
- 最大充电电流：600mA
- 电池接触不好时指示灯闪烁提示
- 无需 MOSFET、检测电阻器和隔离二极管
- 智能热调节功能可实现充电速率最大化
- 智能再充电功能
- 预充电压：4.2V±1%
- C/10 充电终止
- 2.9V 涓流充电阈值
- 封装形式：SOT23 - 5
应用领域
- 手机、PDA、MP3/MP4
- 蓝牙耳机、GPS
- 充电座
- 数码相机、Mini 音响等便携式设备
