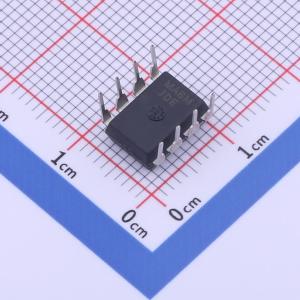

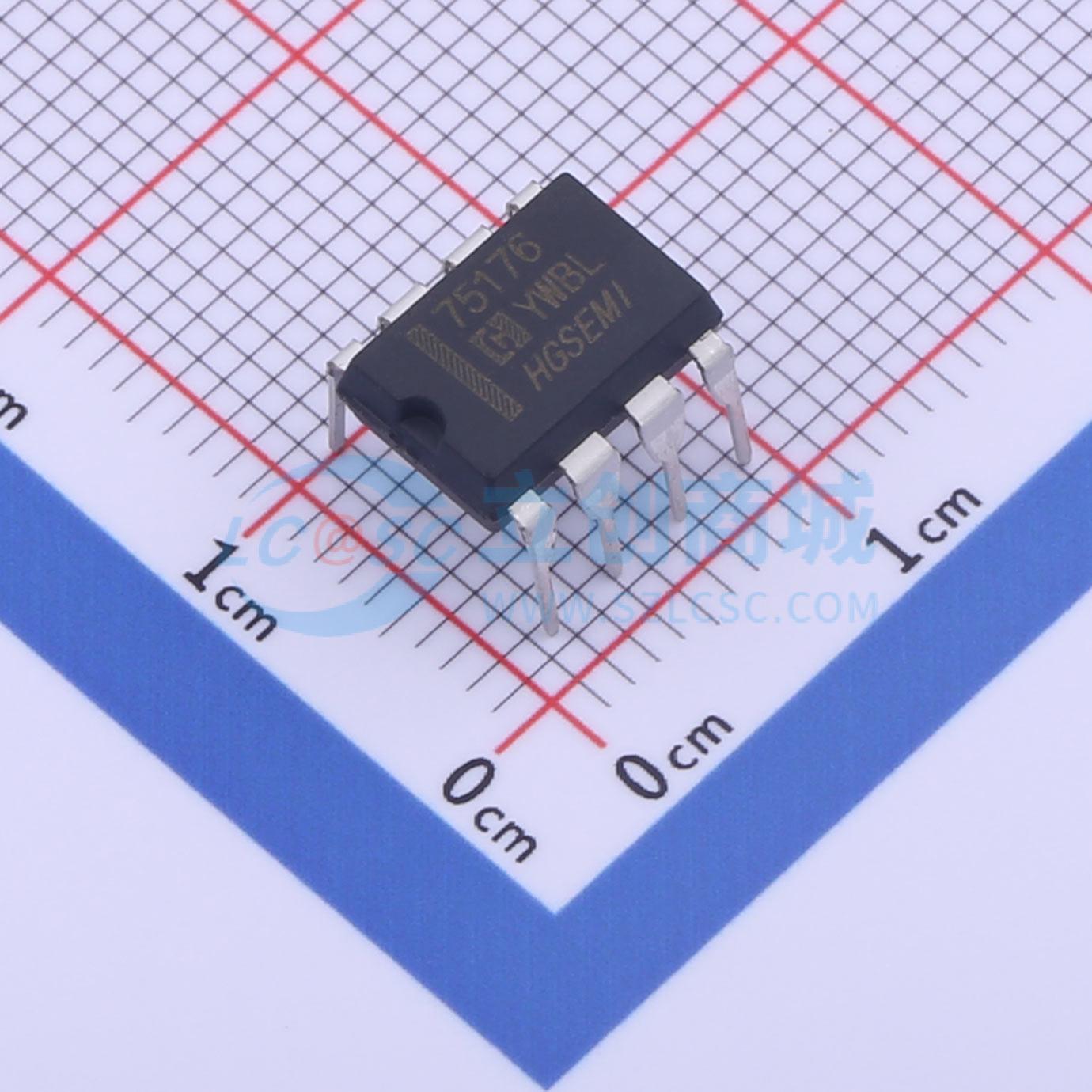

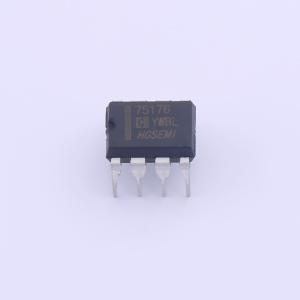

温馨提醒：图片仅供参考，商品以实物为准

SN75176N

±8kVESD保护，失效保护，10Mbps高速RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 用于RS-485/RS-422通信的半双工10Mbps高速收发器，包含一个驱动器和一个接收器。
品牌名称: HGSEMI(华冠)
商品型号: SN75176N
商品编号: C2835217
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.48克(g)

商品参数

商品概述

SNx5176 是一款用于 RS-485 通信的 10Mbps 高速半双工收发器，包含一路驱动器和一路接收器。该器件提供 ±8kV 人体模式 ESD 保护，并集成了失效保护电路。当接收器输入开路或短路，或总线上所有发送器均被禁用时，该电路确保接收器输出逻辑高电平。驱动器不限制摆率，支持高达 10Mbps 的通信速率。接收器具有 1 单位负载输入阻抗，允许总线上最多挂接 32 个收发器。此外，器件内置过温保护电路，可在高温条件下防止芯片损坏。

商品特性

提供低电流关断模式
提供工业标准的 8 引脚 SOP、DIP 和 MSOP 封装
总线上允许挂接多达 32 个收发器
真正的失效保护接收器，兼容于 EIA/TIA-485 标准
内置过温保护电路，保证芯片在高温下不受损坏
为 RS-485 引脚提供增强型 ESD 保护

应用领域

通信装备
电机控制系统
安防系统
照明系统
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	10Mbps

	属性	参数值
	节点数	32
	静电保护	±8kV
	工作温度	0℃~+70℃
	静态电流	900uA
	通讯模式	半双工
	功能特性	热关断保护；使能关断
