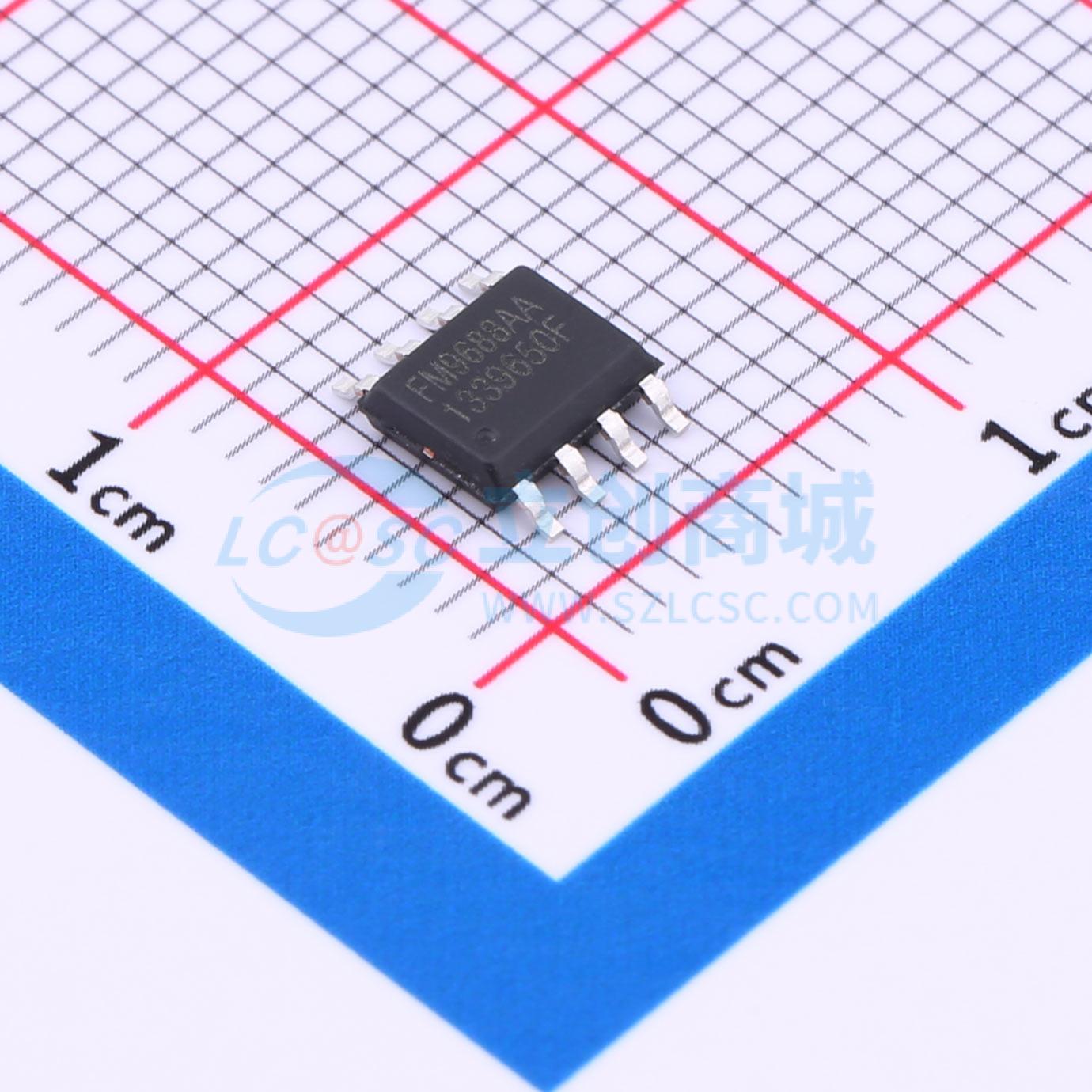

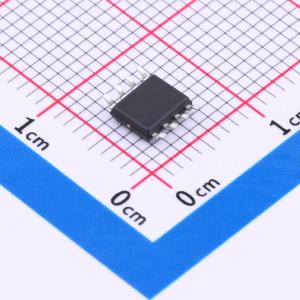

温馨提醒：图片仅供参考，商品以实物为准

FM9688AA/F

移动电源管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FM9688AA/BA 是一款专门为移动电源设计的集成电源管理 IC，集成了锂电池充电管理，高效率的升压输出，LED 灯指示和按键功能模块。 FM9688AA/BA 是以线性方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达 ±1% ，并且具有充电电流纹波小，输出电压稳定等优点。 FM9688AA/BA 的 DC-DC 同步升压模块集成内部功率 MOS 管，提供 5V/500mA 的输出，可以提供高达 90% 的升压转换效率，输出电压可达到 ±1% 的精度。
品牌名称: FM(富满)
商品型号: FM9688AA/F
商品编号: C2835258
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

FM9688AA/BA 是一款专门为移动电源设计的集成电源管理 IC，集成了锂电池充电管理，高效率的升压输出，LED 灯指示和按键功能模块。 FM9688AA/BA 是以线性方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达 ±1% ，并且具有充电电流纹波小，输出电压稳定等优点。 FM9688AA/BA 的 DC-DC 同步升压模块集成内部功率 MOS 管，提供 5V/500mA 的输出，可以提供高达 90% 的升压转换效率，输出电压可达到 ±1% 的精度。 FM9688AA/BA 具有多重保护设计，包括负载过流保护，输入过压保护，输出限流保护，输出短路保护，芯片过温保护。同时芯片端口设计了高性能的 ESD 保护电路，使得芯片具有极高的可靠性。 FM9688AA 配置了自动识别负载功能，检测到负载自动开启升压输出； FM9688AA/BA 目前提供 SOP8L 的封装形式。

商品特性

外围电路简单，无需外部 MOS
可编程线性充电电流，最大 600mA@5V
低待机电流，FM9688AA 待机电流约 70μA，FM9688B 待机电流约 13μA
充饱电压可选，充电浮充电压精度 ±1%
软启动功能
涓流/恒流/恒压三段式充电
可以实现最大 500mA@5V 升压输出
整体方案升压最高效率可达 90%
输入电源上电、掉电电池自动升压供电
输出限流保护、短路保护等多重保护设计
空载检测关闭升压功能，空载判断电流默认值约为 20~30mA
空载判断电流 5~30mA 多档位可调
两种按键模式可选
2 颗 LED 灯充放电指示和异常指示，多种模式可选
封装形式：SOP8L

应用领域

蓝牙耳机充电盒
移动电源
平板电脑、手机
其他便携设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.25V
	最大充电电流	600mA
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	2.8V
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
