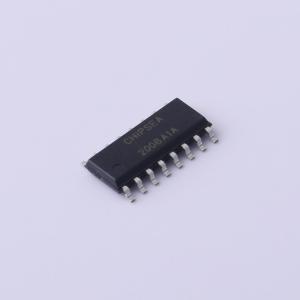

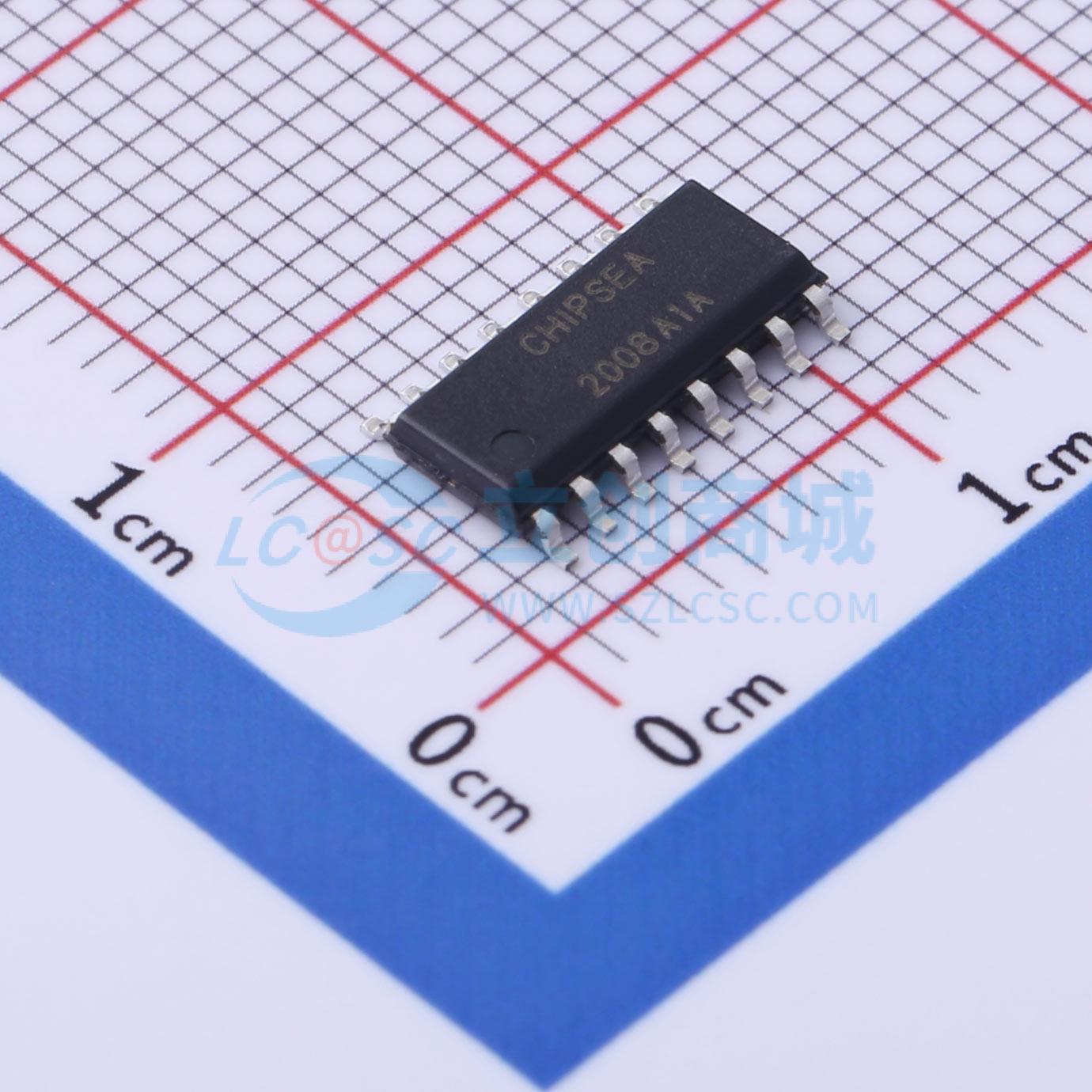

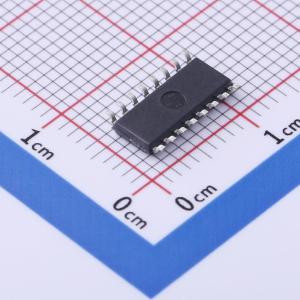

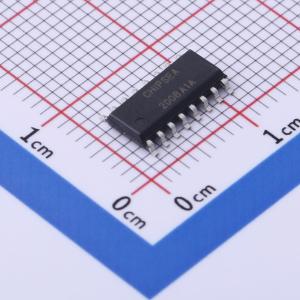

CS1259B-SOP16
具有5通道带高性能24bitsADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有5通道带高性能24bitsADC，支持单端输入和差分输入，支持输入电平移位功能，PGA增益可选，内置LDO和低漂移基准。
- 品牌名称
- CHIPSEA(芯海科技)
- 商品型号
- CS1259B-SOP16
- 商品编号
- C2833379
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 通道数 | 5 | |
| 工作电压 | 2.4V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 内置 |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 5.898MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 30ppm/℃ | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 1.28kHz；10Hz | |
| 静态电流 | 100nA |
商品特性
- 支持单端输入；支持多达5路输入、可组成多个差分输入对；支持输入电平移位功能
- PGA 1/2/4/8/16/32/64/128倍可选增益；高达100Mohm的等效输入阻抗
- ADC 24 bit分辨率；输出速率10~1280Hz 8档可选
- 2.35V参考、40Hz速率、128倍增益下19.5bits有效位
- 自带LDO，输出2.35/2.45/2.8/3.0V可选，30ppm/°C，精度±1%
- 自带低漂移基准，内部参考电压1.225V可选，30ppm/°C，精度±1%
应用领域
- 热电堆红外检测
- 桥式传感器
