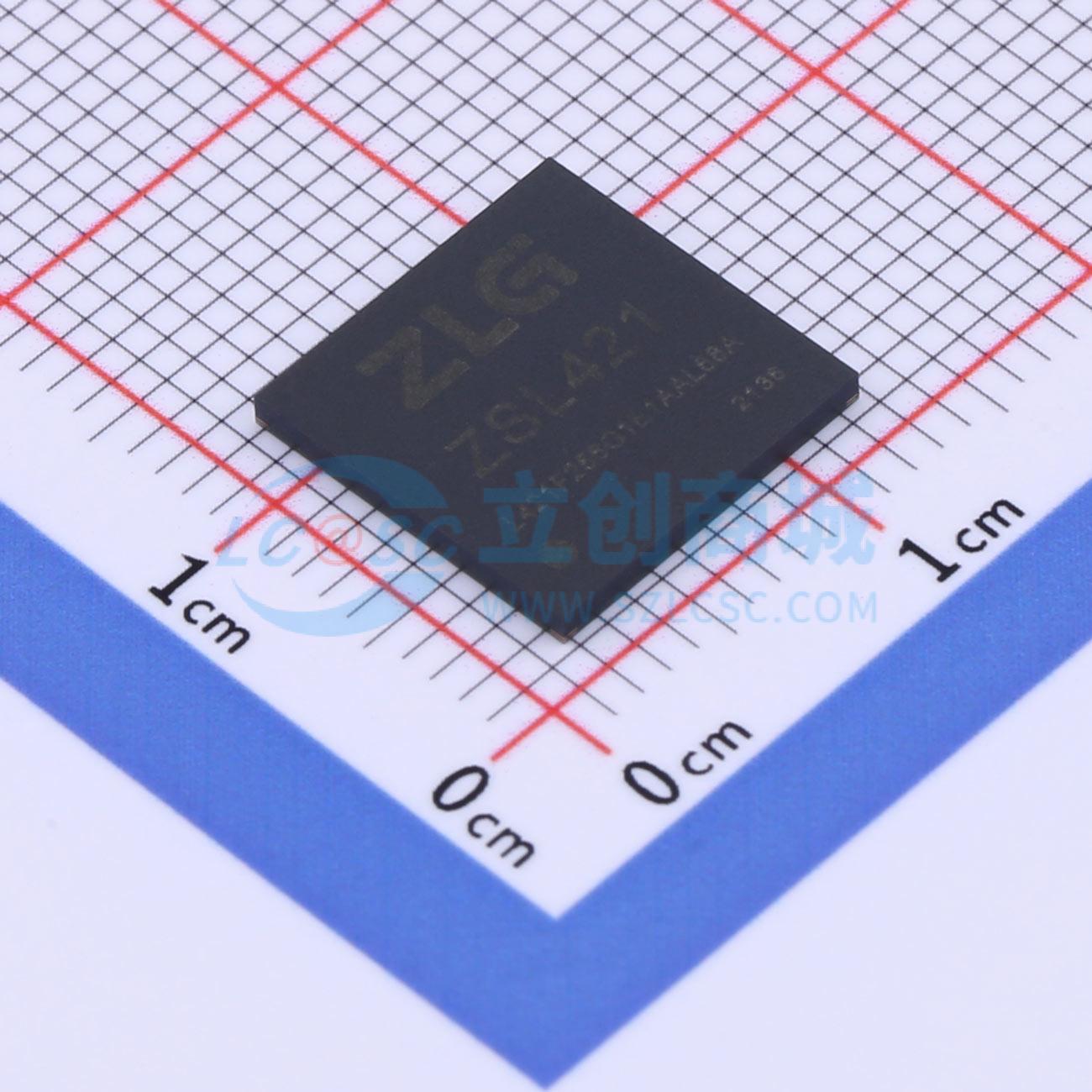

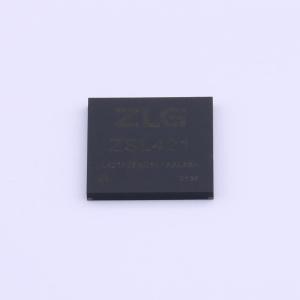

ZSL421

ZSL420/ZSL421是两款集成LoRa功能的微控制器。该产品集成无线收发器，可支持二次开发的ARMCortex-M0+超低功耗内核，射频收发匹配电路和滤波电路。内核最高主频48MHz，256K字节Flash，32K字节RAM，1个12位ADC，1个12位DAC，集成了运算放大器和多路比较器，拥有多路UART、SPI、IIC外设，内建AES、TRNG等信息安全模块，具有高整合度，高抗扰度，高可靠性和超低功耗特点，支持Keil和IAR等开发环境，支持C语言以及汇编语言编程。无线收发器工作频段470MHz~510MHz，支持LoRa、（G）FSK等调制方式，提供LoRaWAN、LoRaNET等协议，ZSL420内部集成32M时钟电路，只需外接天线可实现无线收发功能，ZSL421内部无集成无线收发器32M时钟电路，外接TCXO和天线适用于远距离通信场景。该产品系列工作电压为1.8V~3.7V，工作温度范围-40℃~+85℃。多种省电工作模式保证低功耗应用的要求。

• 工作频率范围：470MHz~510MHz
• 支持LoRa，(G)FSK调制
• 休眠最低总电流：0.9uA
• 休眠总电流：1.7uA（RAM保存，可运行协议栈）
• -9dBm~21dBm@Step1dB可调发射功率，108mA@21dBm最大发射功率，65mA@17dBm发射功率，40mA@14dBm发射功率
• 典型接收电流4.3mA，接收灵敏度-117dBm@21.8Kbps，接收灵敏度-125dBm@5.4Kbps，接受灵敏度-148dBm@24bps
• ZSL420内置RF时钟电路，无线收发器无需外接晶体
• 48MHz Cortex - M0 + 32位CPU平台
• MCU内核具有灵活的功耗管理系统，超低功耗性能：0.6uA深度睡眠模式，所有时钟关闭，上电复位有效，IO状态保持，IO中断有效，所有寄存器、RAM和CPU数据保存状态时的功耗；1uA@3V深度睡眠模式+RTC工作；8uA@32.768KHz低速工作模式，CPU和外设运行，从Flash运行程序；35uA/MHz@3V@24MHz睡眠模式，CPU停止，外设运行，主时钟运行；135uA/MHz@3V@24MHz工作模式，CPU运行，外设运行，从Flash运行程序
• 4uS超低功耗唤醒时间
• 高达256K字节的闪存程序存储器
• 高达32K字节的SRAM
• Bootloader支持片内Flash、UART在线用户编程（IAP）/在线系统编程（ISP）
• 45个通用输入/输出管脚
• 所有的IO口均可映射到外部中断，并且可以作为休眠唤醒引脚
• 外部高速晶振4MHz~32MHz
• 外部低速晶振32.768KHz
• 内部高速时钟4/8/16/22.12/24MHz可选
• 内部低速时钟32.8/38.4KHz可选
• PLL时钟8MHz~48MHz
• 硬件支持内外时钟校准和监控
• 3个1通道互补输出通用16位定时器
• 1个3通道互补输出通用16位定时器
• 2个低功耗16位定时器，可以级联
• 3个高性能16位定时器/计数器，支持PWM互补，死区保护功能
• 1个可编程16位定时器PCA，支持5通道捕获比较，5通道PWM输出
• 1个超低功耗脉冲计数器PCNT，具备低功耗模式下自动定时唤醒功能，最大定时达1024秒
• 1个20位可编程看门狗电路，内建专用10KHz振荡器提供WDT计数
• 4路UART标准通讯接口
• 2路LPUART低功耗通讯接口，深度睡眠模式下可工作
• 2路I2C标准通讯接口
• 1路SPI标准通讯接口
• 集成LCD驱动
• 2通道DMAC
• 全球唯一10字节ID号
• 12位1Msps采样的高速高精度SARADC，内置运放，可测量外部微弱信号
• 1路12位500Ksps DAC
• 集成6位DAC和可编程基准输入的3路电压比较器
• 支持串行SWD口调试
• 复位源：上电复位、看门狗复位、外部管脚复位、PCA复位、Cortex - M0 + LOCKUP硬件复位、Cortex - M0 + SYSRESETREQ软件复位、LVD复位
• SWD调试解决方案，提供全功能调试器
• 工作温度：-40~+85℃
• 封装形式：LGA68

• 智能电表
• 智慧农业
• 工业监视与控制
