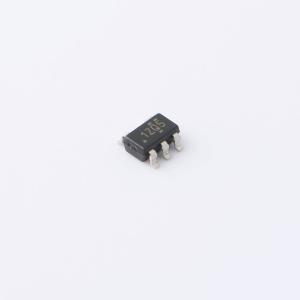

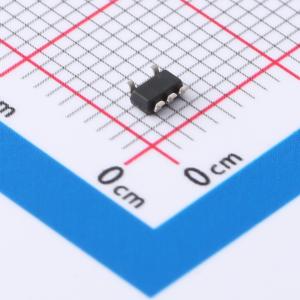

温馨提醒：图片仅供参考，商品以实物为准
OPA810IDBVR
140MHz、轨到轨输入和输出、FET输入运算放大器
- 描述
- OPA810 单通道、高性能、27V、140MHz、RRIO FET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA810IDBVR
- 商品编号
- C2833513
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 70MHz | |
| 输入偏置电流(Ib) | 2pA | |
| 输入失调电压(Vos) | 500uV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 200V/us | |
| 静态电流(Iq) | 3.7mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.75V~27V | |
| 最大电源宽度(Vdd-Vss) | 27V | |
| 噪声密度(eN) | 6.3nV/√Hz@500kHz | |
| 输入失调电流(Ios) | 1pA |
商品概述
OPA810 是一款具有偏置电流（皮安 (pA) 范围内）的单通道、场效应晶体管 (FET) 输入、电压反馈运算放大器。OPA810 具有 140MHz 的小信号单位增益带宽和单位增益稳定性，并且可在每通道 3.7mA 的低静态电流 (I Q) 下提供出色的直流精度和动态交流性能。OPA810 采用专有的高速 SiGe BiCMOS 工艺制造，在类似的静态功耗级别下与同等的 FET 输入放大器相比，性能得到显著提高。OPA810 具有 70MHz 的增益带宽积 (GBWP)、200V/µs 的压摆率和 6.3nV/√Hz 的低噪声电压，非常适合用于各种高保真数据采集和信号处理应用。
OPA810 具有轨到轨输入和输出，可提供 75mA 的线性输出电流，适用于驱动光电组件和模数转换器(ADC) 输入或将数模转换器 (DAC) 输出缓冲至重负载中。
OPA810 的额定工业工作温度范围为 - 40°C 至 +125°C。OPA2810 是该器件的双通道版本，可采用 8 引脚 SOIC、SOT - 23 和 VSSOP 封装。
商品特性
- 增益带宽积：70MHz
- 小信号带宽：140MHz
- 压摆率：200V/µs
- 宽电源电压范围：4.75V 至 27V
- 低噪声：
- 输入电压噪声：6.3nV/√Hz（f = 500kHz）
- 输入电流噪声：5fA/√Hz (f = 10kHz)
- 轨到轨输入和输出：
- FET 输入级：2pA 输入偏置电流（典型值）
- 高线性输出电流：75mA
- 输入失调电压：±500µV（最大值）
- 温漂：±2.5µV/°C（典型值）
- 低功耗：3.7mA 通道
- 工作温度范围：- 40°C 至 +125°C
- 双通道版本：OPA2810
应用领域
- 宽带光电二极管跨阻放大器
- 模拟输入和输出模块
- 阻抗测量
- 功率分析仪和仪表
- 高阻抗电压和电流测量
- 数据采集
- 多通道传感器接口
- 光电驱动器
