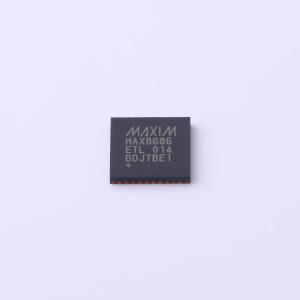

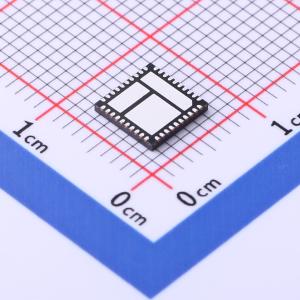

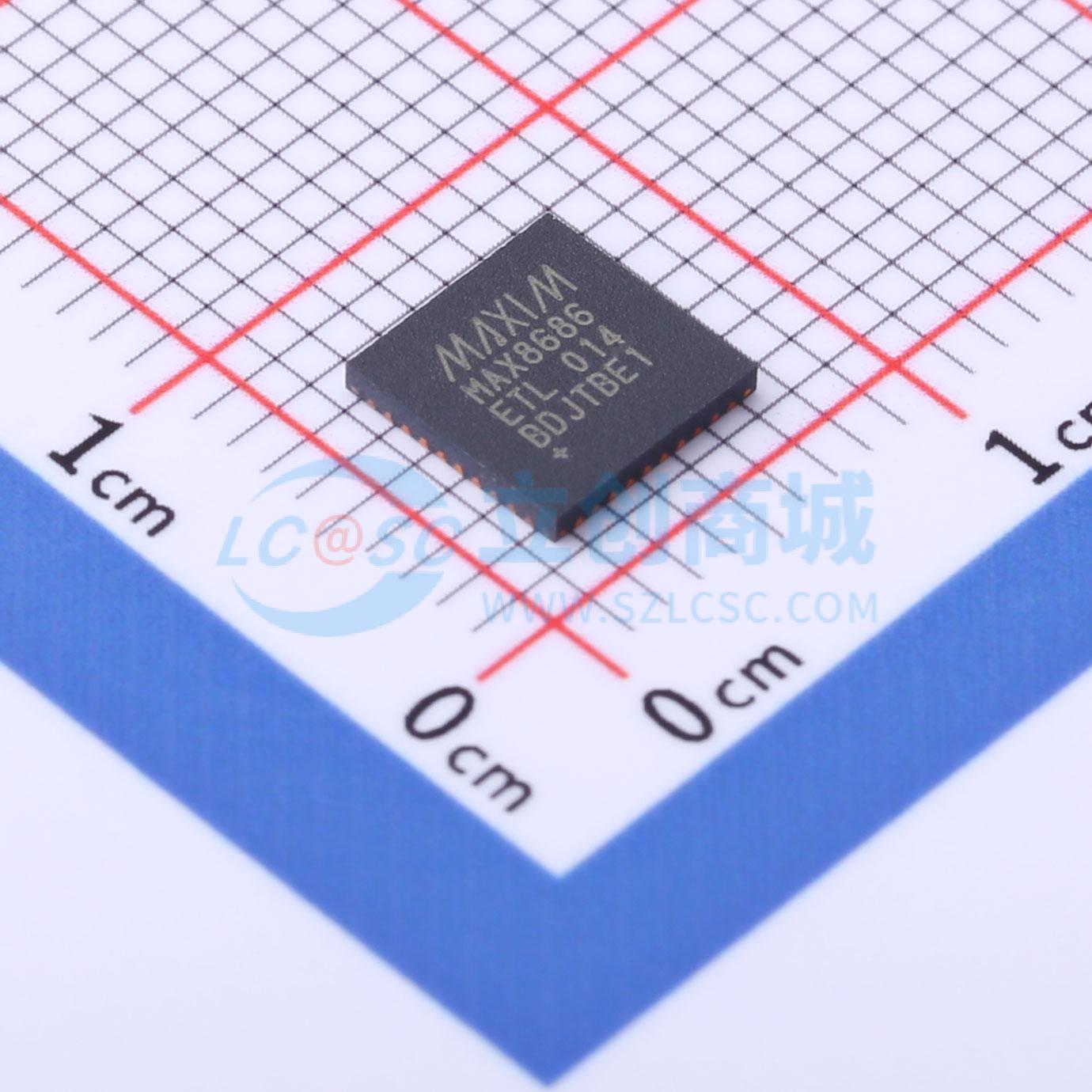

MAX8686ETL+
单/多相降压式 DC-DC 转换器，每相输出电流高达 25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX8686是一款采用电流模式的同步PWM降压调节器，集成了MOSFET，可在4.5V至20V的输入电源下工作，能产生0.7V至5.5V的可调输出电压，每相输出电流最高可达25A。MAX8686采用峰值电流模式架构，开关频率可调，范围为300kHz至1MHz。通过调节电流限制阈值，可针对不同负载电流的应用进行优化
- 商品型号
- MAX8686ETL+
- 商品编号
- C2832355
- 商品封装
- TQFN-40-EP(6x6)
- 包装方式
- 管装
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~20V | |
| 输出电压 | 700mV~5.5V | |
| 输出电流 | 25A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 6.6mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 电流模式同步PWM降压调节器，集成MOSFET，输入电源4.5V至20V，输出电压0.7V至5.5V可调，每相输出电流高达25A
- 采用峰值电流模式架构，开关频率300kHz至1MHz可调
- 可调电流限制阈值，可针对不同负载电流的应用进行优化
- 可使用外部检测电阻或无损电感电流检测方案实现电感电流检测
- 折返和打嗝电流限制，可降低过载或短路条件下的功耗，并在故障条件消除时实现自动恢复
- 即使存在预偏置输出电压，也能实现单调启动
- 具有可调软启动功能，可实现受控开启
- 具有1%的精确参考电压，并提供参考输入，可用于DDR内存等电压跟踪应用
- 可在真正的多相模式下并联（最多八个），输出电流高达200A，满载时各相之间的电流平衡优于10%
- 支持可编程相 shedding，以提高轻载条件下的系统效率
- 具有使能输入和电源正常（POK）指示器，用于电源排序
- 具有锁存过压保护功能，当输出电压超过标称电压的120%时，会开启低端MOSFET
- 采用热增强型40引脚、6mm x 6mm TQFN封装
- 工作范围：输入电源4.5V至20V
- 参考电压在温度范围内精度为1%
- 参考输入（REFIN）用于输出跟踪或系统参考电压
- 开关频率300kHz至1MHz可调
- 单/多相操作，集成MOSFET可提供高达25A/200A的输出电流
- 可调电流限制
- 启动时（预偏置）输出电压单调
- 输出灌电流和源电流能力
- 可调软启动
- 热过载保护
- 输出过压保护
- 热增强型6mm x 6mm TQFN封装（4W）
应用领域
- POL电源
- 模块替换
- 电信设备
- 网络设备
- 服务器
- DDR内存
