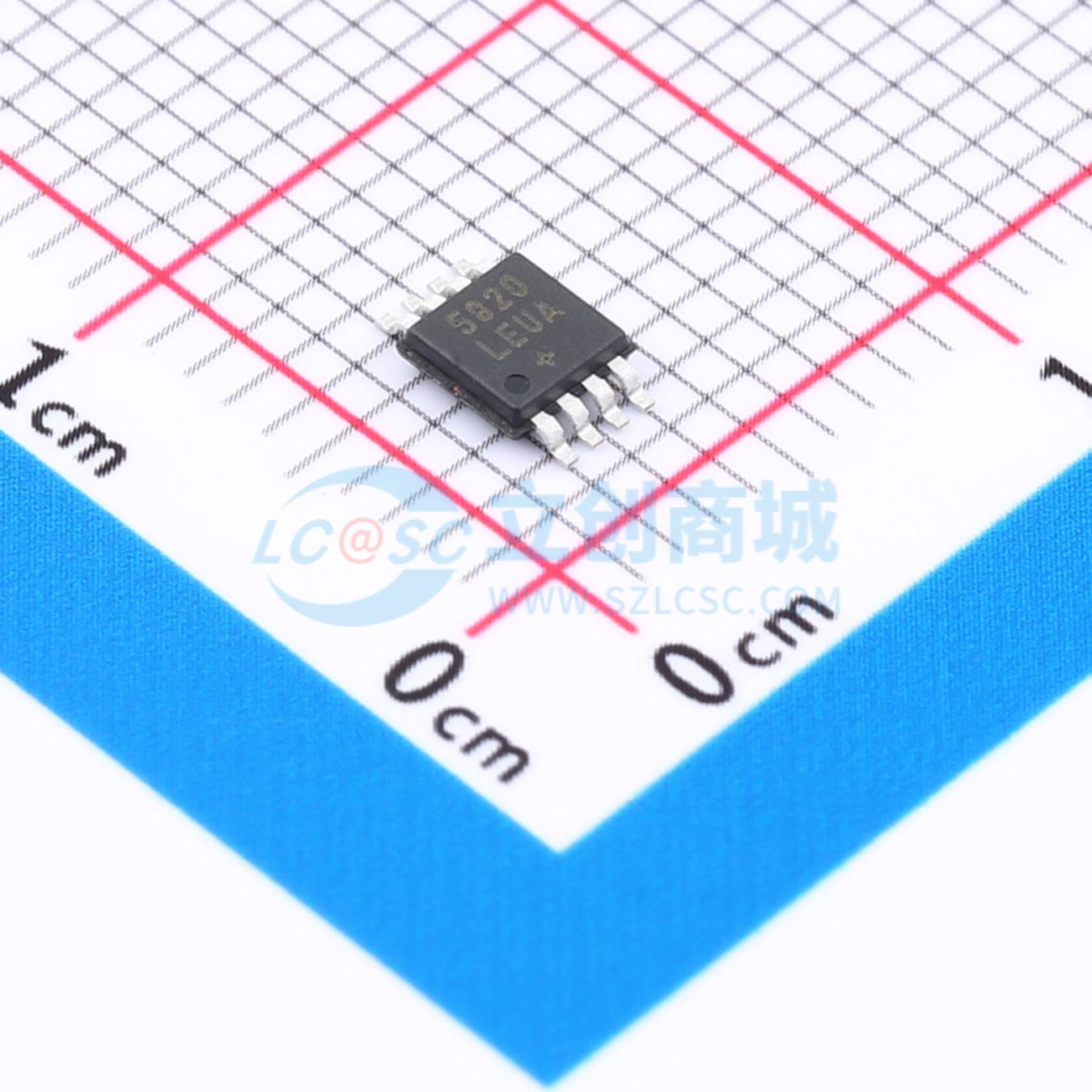

温馨提醒：图片仅供参考，商品以实物为准
MAX5820LEUA+
双通道、8位、低功耗、两线、串行电压输出DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双路、8位、低功耗、2线、串行电压输出DAC，兼容于I2C的2线接口能够工作在400kHz时钟速率
- 商品型号
- MAX5820LEUA+
- 商品编号
- C2832356
- 商品封装
- uMAX-8
- 包装方式
- 管装
- 商品毛重
- 0.071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 2 | |
| 接口类型 | I2C | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 4us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 上电复位 | 内置 | |
| 数据速率 | 400kHz | |
| 静态电流 | 300nA |
商品概述
MAX5820是双路、8位电压输出的数模转换器(DAC)，具有I²C兼容的2线接口，工作时钟频率可达400kHz。该器件采用2.7V至5.5V单电源供电(VDD = 3.6V时，电源电流为115µA)。关断模式下将电源电流降至1µA以内。MAX5820具有三种软件可选的关断输出阻抗：100kΩ、1kΩ和高阻。其它特性包括：内置精密、满摆幅输出缓冲器和上电复位(POR)电路，用于控制100kΩ关断模式下的DAC上电过程。 MAX5820具有双缓冲I²C兼容串行接口，允许多个器件共享一条总线。所有逻辑输入兼容于CMOS电平，且由施密特触发器缓冲，可直接连接光耦和变压器隔离接口。MAX5820检测到地址不匹配时，将断开时钟(SCL)信号与器件的连接，大大降低了馈入的数字噪声。 MAX5820工作在扩展工业级温度范围(-40°C到 +85°C)，提供小型8引脚µMAX封装。
商品特性
- 超低电源电流：VDD = 3.6V时，115µA；VDD = 5.5V时，135µA
- 300nA低功耗关断模式
- 2.7V到5.5V单电源
- 快速400kHz I²C兼容2线串口
- 施密特触发器输入，可与光耦直接接口
- 满摆幅输出缓冲放大器
- 三种软件可选的关断输出阻抗：100kΩ、1kΩ和高阻
- 回读模式用于检验总线和数据
- 上电复位清零
- 8引脚µMAX封装
应用领域
- 增益和失调数控调节
- 可编程电压及电流源
- 可编程衰减器
- VCO/变容二极管控制
- 低成本仪表
- 电池供电仪表
