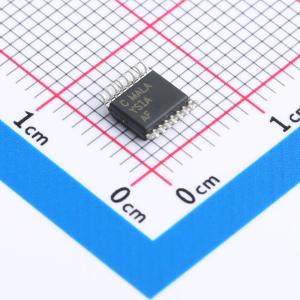

温馨提醒：图片仅供参考，商品以实物为准
MAX14851AEE+
六通道数字隔离器
- 描述
- 六通道数字隔离器，单芯片600VRMS数字隔离器
- 商品型号
- MAX14851AEE+
- 商品编号
- C2832373
- 商品封装
- QSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 4 | |
| 最大数据速率 | 2Mbps；50Mbps | |
| 默认输出 | - | |
| 隔离电压(Vrms) | 600 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 3.2kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 传播延迟(tpd) | 11.8ns |
商品概述
MAX14851是一款六通道数字隔离器，采用了美信（Maxim）专有的工艺技术，其单片设计可在不同电源域的电路之间实现紧凑且低成本的数字信号传输。该技术可实现低功耗和高通道密度。 四个单向通道每个都能支持直流至50Mbps的数据传输，四个通道中的两个可在每个方向上跨隔离屏障传输数据。两个双向通道为开漏输出，每个通道的数据速率可从直流至2Mbps。 隔离器两侧独立的3.0V至5.5V电源也使其适合用作电平转换器。MAX14851可用于隔离SPI总线、I2C总线、RS - 232、RS - 485/RS - 422总线以及通用隔离。用作总线隔离器时，还有额外的通道可用于电源监控和复位信号。 MAX14851采用16引脚QSOP（3.9mm × 4.94mm）封装。该器件的工作温度范围为 - 40℃至 + 125℃。 MAX14851在功能上可替代MAX14850，并且与MAX14850引脚配置相同。
商品特性
- 完整的数字隔离解决方案
- 60秒600VRMS隔离
- 单向输出短路保护
- 200VRMS工作隔离电压
- 四条单向信号路径：2进/2出
- 两条双向开漏信号路径
- 50Mbps（最大）单向数据速率
- 2Mbps（最大）双向数据速率
- 与多种接口标准兼容
- I2C
- SPI
- RS - 232、RS - 485/RS - 422
- SMBus、PMBus接口
应用领域
- 工业控制系统
- I2C、SPI、SMBus、PMBus接口
- 隔离式RS - 232、RS - 485/RS - 422
- 电信系统
- 电池管理
- 医疗系统
