温馨提醒：图片仅供参考，商品以实物为准

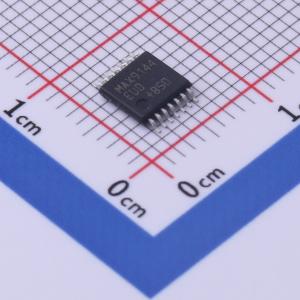

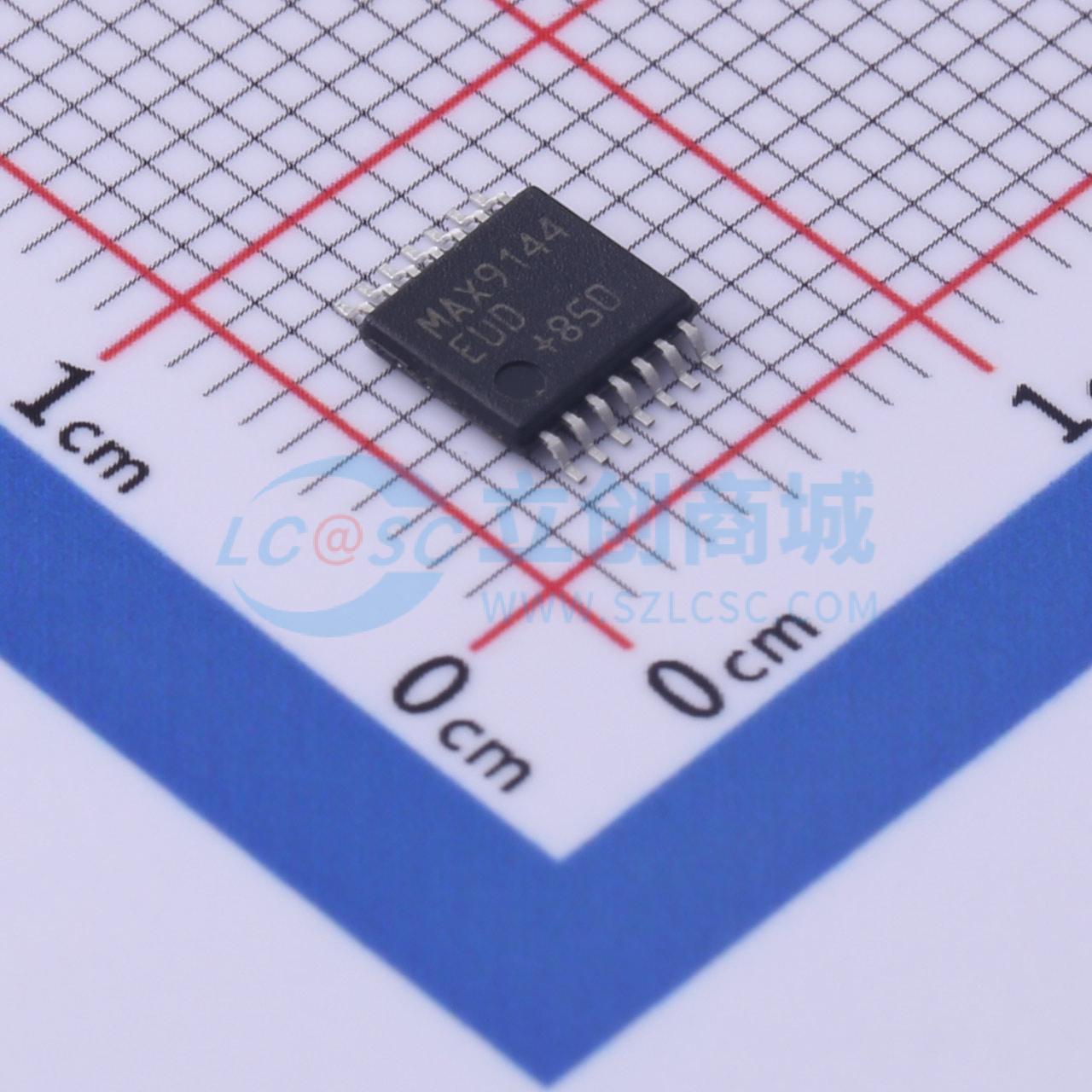

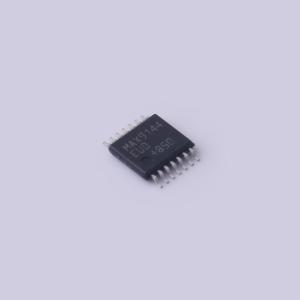

MAX9144EUD+

40ns、低功耗、3V/5V、满摆幅、单电源比较器

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9144EUD+
商品编号: C2832358
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.06克(g)

商品参数

商品概述

MAX9140/MAX9141为单通道，MAX9142/MAX9144为双通道/四通道高速比较器，针对由3V或5V电源供电的系统进行了优化。MAX9141具备锁存使能和器件关断功能。这些器件集高速、低功耗和轨到轨输入于一体。传播延迟为40ns，每个比较器的电源电流仅为150μA。这些器件的输入共模范围超出了两个电源轨。输出无需外部上拉电路即可拉至任一电源轨0.3V以内，使这些器件非常适合与CMOS和TTL逻辑接口。所有输入和输出引脚都能承受任一电源轨的连续短路故障情况。内部迟滞确保输出切换干净利落，即使输入信号变化缓慢也是如此。与行业标准比较器MAX941/MAX942/MAX944相比，这些器件速度更快、功耗更低且成本更低。 MAX9140提供微型5引脚SC70和SOT23封装。MAX9141和MAX9142提供8引脚SOT23和SO封装，而MAX9144则提供14引脚SO和TSSOP封装。

商品特性

快速，40ns传播延迟（10mV过驱动）
低功耗 • 每个比较器150μA电源电流（3V）
针对3V和5V应用进行优化
轨到轨输入电压范围
低失调电压，500μV
内部迟滞，实现干净的输出切换输出摆幅为电源轨的300mV
CMOS/TTL兼容输出
输出锁存（仅MAX9141）关断功能（仅MAX9141）
提供SC70和SOT23封装
通过AEC-Q100认证（仅MAX9140AAXK/V+T）

应用领域

线路接收器
电池供电系统
阈值检测器/鉴别器
3V/5V系统
过零检测器
采样电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	90nA
	传播延迟(tpd)	40ns
	滞后电压(Vhys)	1.5mV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	TTL；CMOS
	轨到轨	轨到轨输入
	静态电流(Iq)	150uA
	工作温度	-40℃~+85℃
