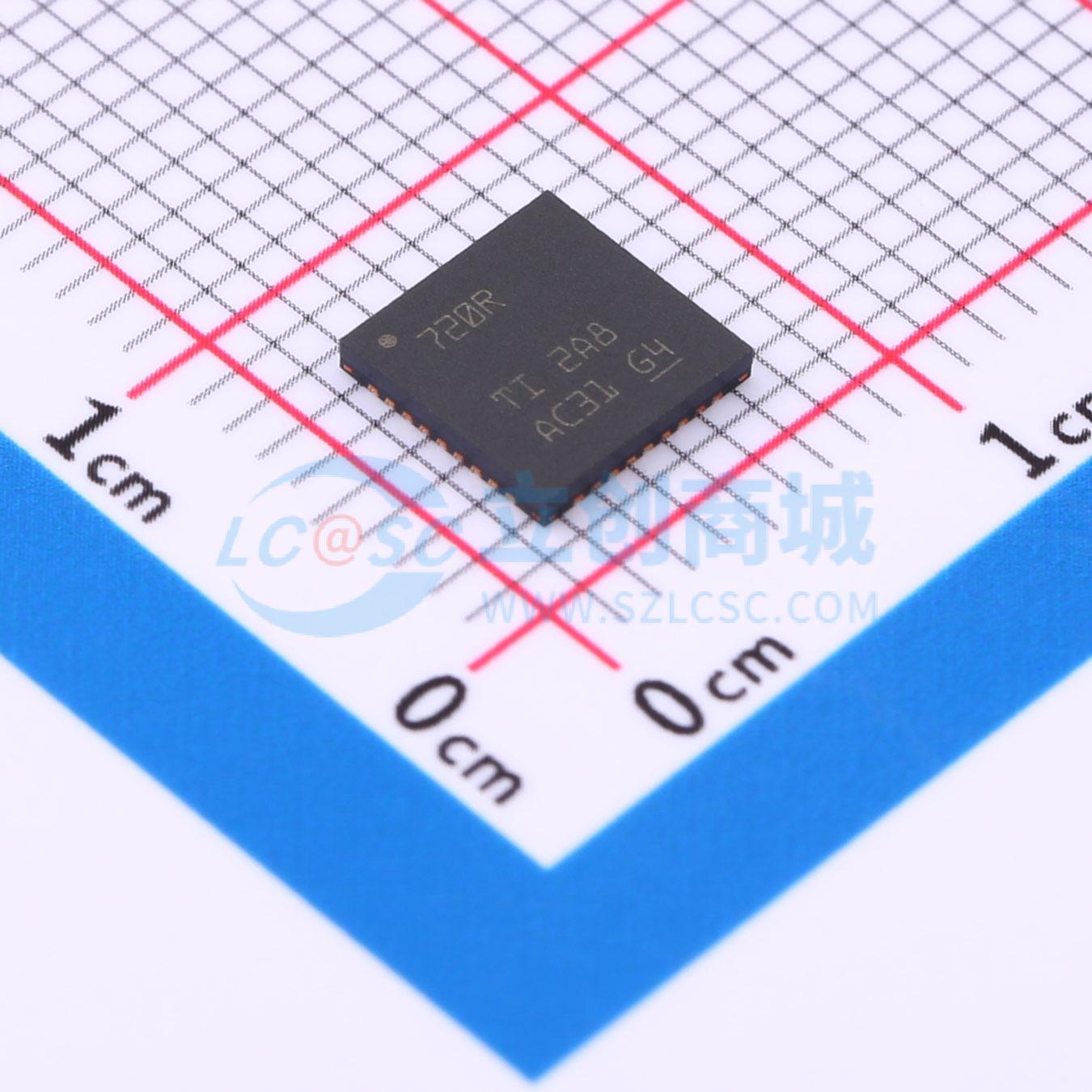

温馨提醒：图片仅供参考，商品以实物为准

DP83TG720RWRHATQ1

DP83TG720R-Q1 1000BASE-T1汽车以太网PHY

SMT扩展库PCB免费打样

描述: 符合IEEE802.3bp和Open Alliance 标准的汽车以太网物理层收发器，支持通过单条非屏蔽/屏蔽双绞线电缆发送和接收数据。
品牌名称: TI(德州仪器)
商品型号: DP83TG720RWRHATQ1
商品编号: C2831573
商品封装: VQFN-36(6x6)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

DP83TG720R-Q1 器件是一款符合 IEEE 802.3bp 和 Open Alliance 标准的汽车以太网物理层收发器，可提供通过单条非屏蔽/屏蔽双绞线电缆发送和接收数据所需的所有物理层功能。该器件支持 RGMII 与 MAC 相连。 DP83TG720 符合 Open Alliance EMC 和非屏蔽双绞线互操作规范。DP83TG720 是与 TI 的 100BASE-T1 PHY 兼容的正面印刷板，可通过单板实现两种速度的设计可扩展性。该器件包含诊断工具套件，可提供广泛的实时监测工具、调试工具和测试模式。该工具套件中包含首款集成式静电放电 (ESD) 监控工具。它能够对 xMII 和 MDI 上的 ESD 事件进行计数，并且能够通过使用可编程中断提供实时监控。除此之外，DP83TG720R-Q1 还包括数据生成器和校验器工具，能够生成可定制的 MAC 数据包并完成传入数据包错误校验。因而可在不依靠 MAC 的情况下完成系统级数据路径测试/优化。

商品特性

符合 IEEE802.3bp 1000BASE-T1 标准
符合 Open Alliance TC12 互操作性和 EMC 标准
使用符合 OA/IEEE 标准的 PHY 进行互操作性测试符合 UTP（非屏蔽双绞线）的 EMC 抗扰度 IV 级标准
MDI 引脚上的集成 LPF
MAC 接口：RGMII 支持 I/O 电压：3.3V、2.5V 和 1.8V
引脚与 TI 的 100BASE-T1 PHY 兼容
适用于 100BASE-T1 和 1000BASE-T1 的单板设计，需更改 BOM
省电功能：待机和睡眠，本地和远程唤醒
诊断工具套件：高精度温度监测器，电压监视器，ESD 事件监测器，数据吞吐量计算器（内置 MAC 数据包生成器、计数器和错误校验器），链路质量监测
电缆开路和短路故障检测
环回模式
25MHz 时钟输出源
VQFN，可湿侧面封装符合 AEC-Q100
内置 ESD 保护：IEC61000 - 4 - 2 ESD：±8 KV 接触放电
器件温度等级 1: -40°C 至 +125°C 环境工作温度范围

应用领域

远程信息处理控制单元（TCU、TBOX）
网关和车身控制模块 (BCM)
ADAS：激光雷达、雷达、前置摄像头

	属性	参数值
	商品目录	以太网收发器
	应用功能	PHY收发器
	通道数	4
	MAC接口	RGMII

	属性	参数值
	以太网速率标准	1000BASE-T1
	数据速率	1Gbit/s
	工作电压	2.5V；1.8V；3.3V
	工作温度	-40℃~+125℃
