温馨提醒：图片仅供参考，商品以实物为准

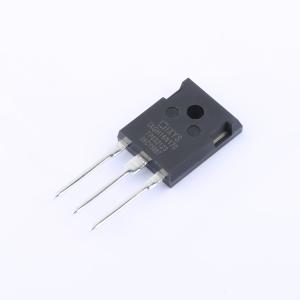

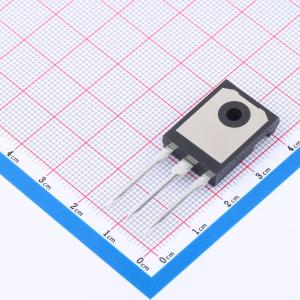

IXGH16N170
高压IGBT，具备高电流处理能力，采用MOS栅极导通，拥有坚固的NPT结构，适用于多种电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGH16N170
- 商品编号
- C2831644
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 190W | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 32A | |
| 集电极脉冲电流(Icm) | 80A | |
| 集电极截止电流(Ices) | 50uA | |
| 集射极饱和电压(VCE(sat)) | 3.5V | |
| 栅极阈值电压(Vge(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 78nC@15V | |
| 输入电容(Cies) | 1.65nF | |
| 输出电容(Coes) | 75pF | |
| 反向传输电容(Cres) | 26pF | |
| 开启延迟时间(Td(on)) | 45ns | |
| 关断延迟时间(Td(off)) | 600ns | |
| 导通损耗(Eon) | 1.5mJ | |
| 关断损耗(Eoff) | 14mJ | |
| 工作温度 | -55℃~+150℃ |
