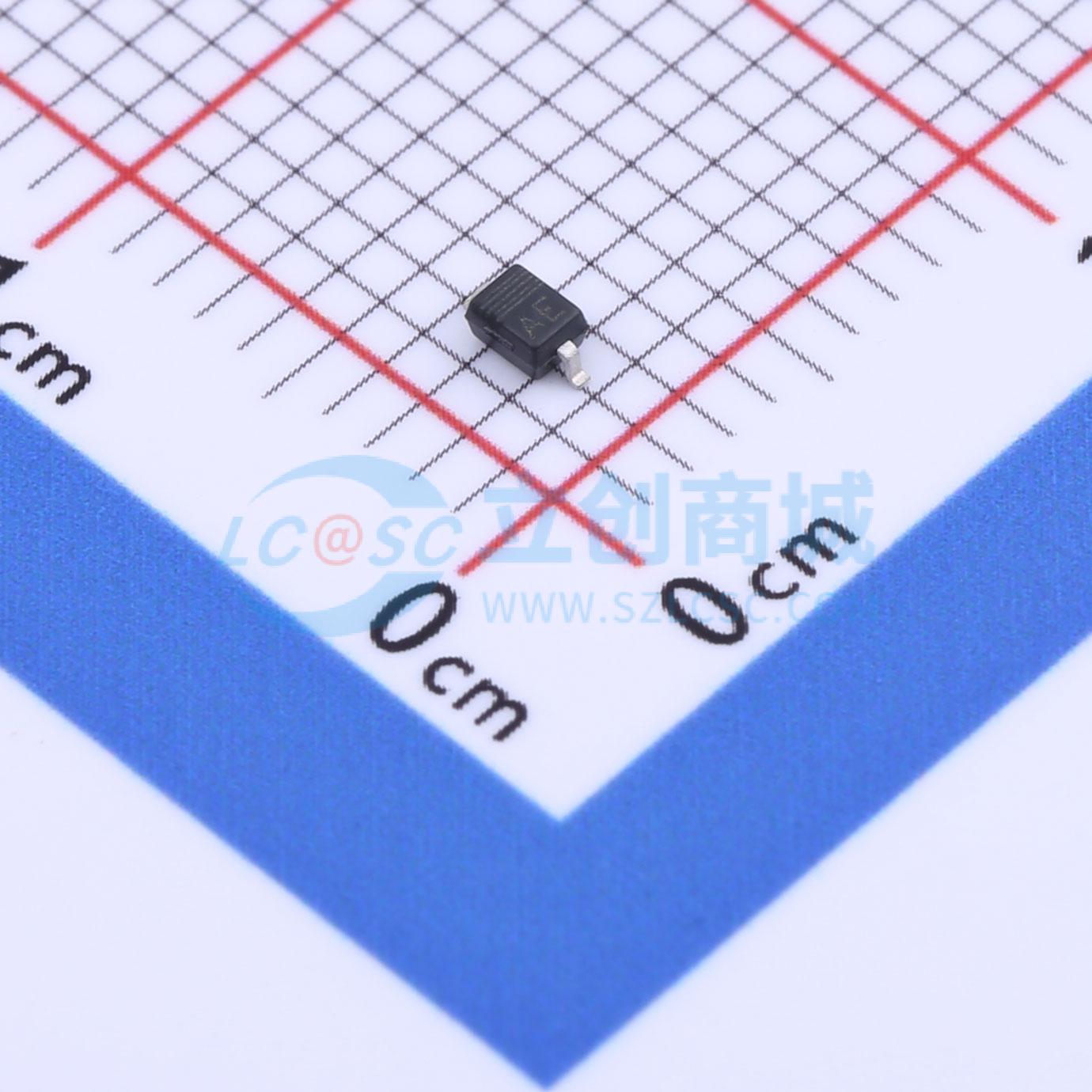

温馨提醒：图片仅供参考，商品以实物为准
PESD15VL1BA
双向ESD 15V截止 峰值浪涌电流：10A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：320W 脉冲峰值功率（tp = 8/20μs）。 双向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 IEC61000-4-2 接触放电 ±30kV，空气放电 ±30kV。应用：基于微处理器的设备。 个人数字助理（PDA）
- 品牌名称
- UMW(友台半导体)
- 商品型号
- PESD15VL1BA
- 商品编号
- C2831526
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 320W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 16.7V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品特性
- 320W峰值脉冲功率 (tp = 8/20 μs)
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 符合IEC 61000-4-2标准：±30kV接触放电，±30kV空气放电
- 符合IEC 61000-4-4标准 (EFT)：40A (5/50ns)
- 符合IEC 61000-4-5标准 (雷击)：10A (8/20 μs)
应用领域
- 基于微处理器的设备
- 个人数字助理
- 笔记本
- 台式机
- 服务器
