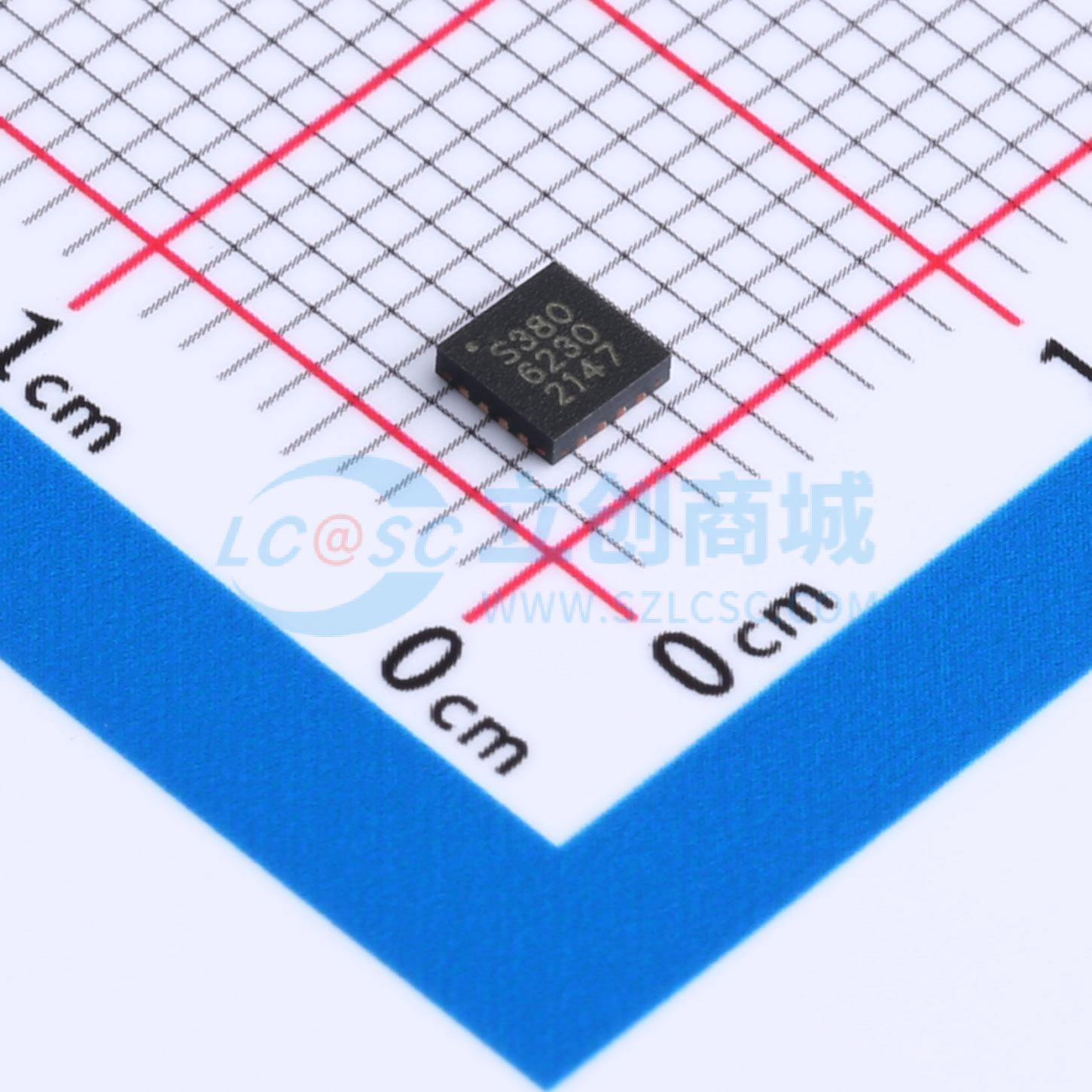

温馨提醒：图片仅供参考，商品以实物为准
SKY13380-350LF
20MHz-3.0GHz高功率SP4T开关
- 描述
- SKY13380-350LF是一款对称的单刀四掷（SP4T）开关，适用于宽带高功率切换应用，要求高线性和低插入损耗。该开关采用先进的GaAspHEMT工艺制造，集成逻辑控制，仅需两条控制线即可操作。
- 品牌名称
- SKYWORKS
- 商品型号
- SKY13380-350LF
- 商品编号
- C2830801
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 28dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.4dB | |
| 工作电压 | 2.5V~3V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 宽频范围：20 MHz 至 3.0 GHz
- 低插入损耗：1 GHz 时为 0.40 dB，2 GHz 时为 0.45 dB，高隔离度（1 GHz 时为 28 dB）
- 电源电压：高功率应用为 2.5 至 3.0 V；低功率应用可降至 1.6 V
- 高线性度 |MD| 在相位范围内小于 -100 dBm
- 良好的谐波性能：0.9 GHz 时小于 -80 dBc
- 低压逻辑兼容（最小 V_HIGH = 1.8 V）
- 小巧的 QFN（16 引脚，3 x 3 mm）封装（MSL1，符合 JEDEC J-STD-020 标准，260℃）
应用领域
- GSM/WCDMA/EDGE 数据卡和移动电话
- 移动高功率切换系统
