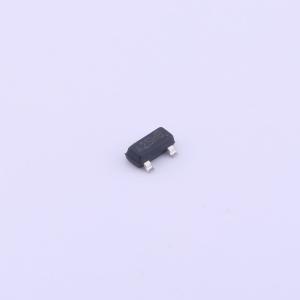

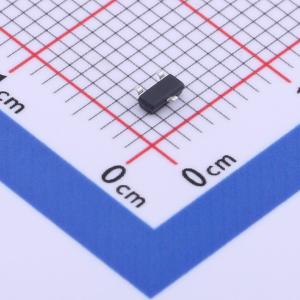

温馨提醒：图片仅供参考，商品以实物为准
WST2300A
N沟道 耐压:20V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道 20V 3A 60mΩ SOT-23L，可应用于数码产品、小家电、消费类电子
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WST2300A
- 商品编号
- C2830886
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.323克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 110mΩ@1.8V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.4nC@4.5V | |
| 输入电容(Ciss) | 320pF | |
| 反向传输电容(Crss) | 22pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 35pF |
商品特性
- 专为线性工作设计
- 国际标准封装
- 雪崩额定
- 集成栅极电阻，便于并联
- 75°C 时保证正向偏置安全工作区
- 易于安装
- 节省空间
- 高功率密度
应用领域
- 固态断路器
- 软启动控制
- 线性放大器
- 可编程负载
- 电流调节器
