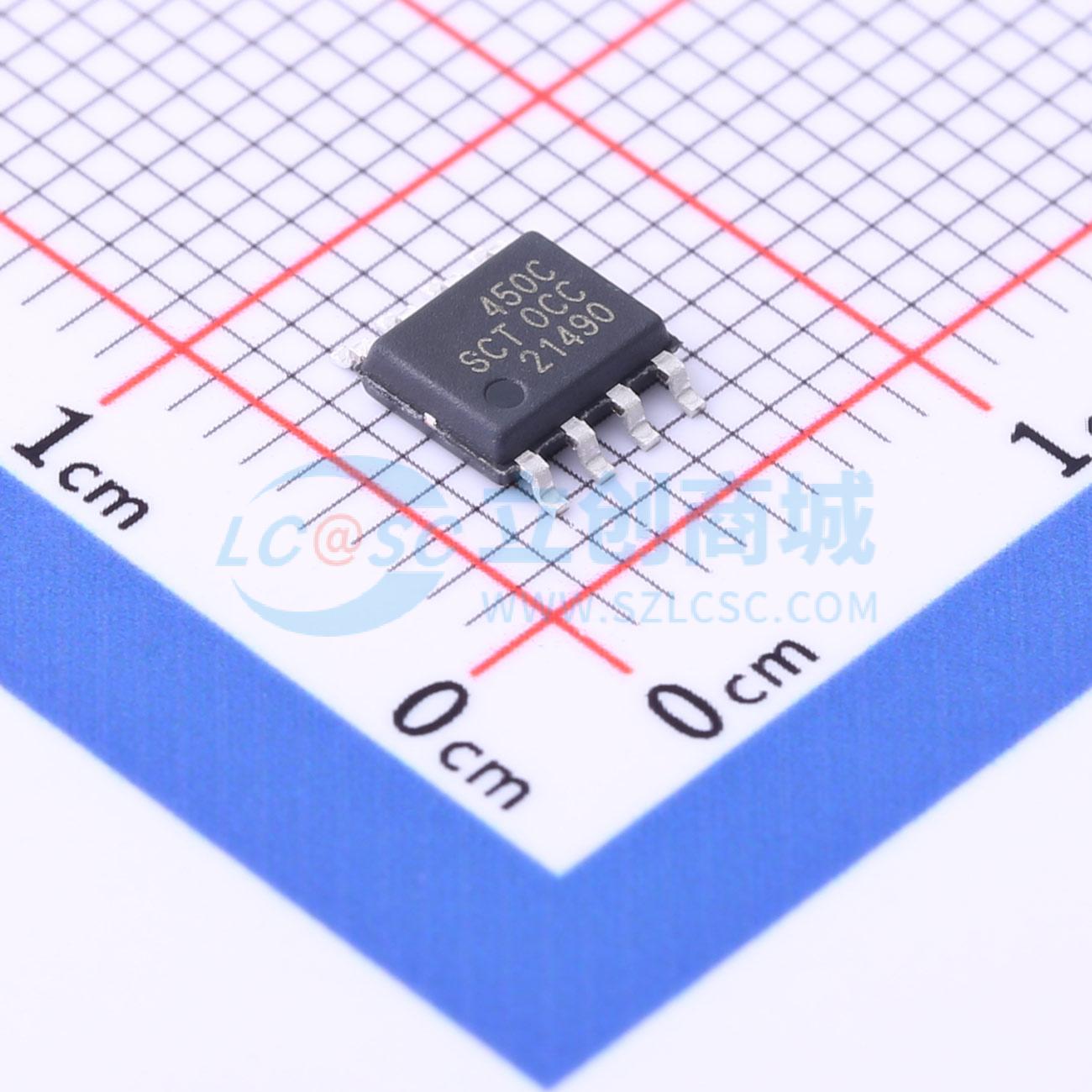

温馨提醒：图片仅供参考，商品以实物为准
SCT2450CSTER
降压型 4.5V~50V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SCT2450C是一款5A降压转换器,支持4.5V至50V的宽输入电压范围,集成80mΩ高侧MOSFET。采用峰值电流模式控制,支持脉冲跳过调制（PSM）,在轻负载或待机条件下实现高效率。支持100kHz至1.2MHz的可编程开关频率,具有4ms的内部软启动时间和低静态电流（175μA）。提供过压和过温保护,采用ESOP-8封装。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2450CSTER
- 商品编号
- C2830168
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~50V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 100kHz~1.2MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
SCT2450C的特点是可通过外部电阻将开关频率编程设置在100kHz至1.2MHz之间，这为优化效率或外部元件尺寸提供了灵活性。该转换器支持外部时钟同步，频率范围为100kHz至1.2MHz。SCT2450C能够实现从高输入电压到低输出电压的电源转换，高端MOSFET的最小导通时间为130ns。 该器件提供固定的4ms软启动功能，以防止在输出电压斜坡启动期间产生浪涌电流。SCT2450C具有外部环路补偿功能，为优化环路稳定性或环路响应提供了灵活性。 SCT2450C提供逐周期电流限制、热关断保护、输出过压保护和输入欠压保护。该器件采用8引脚ESOP - 8封装。
商品特性
- 宽输入范围：4.5V - 50V
- 高达5A的连续输出电流
- 0.8V ±1%反馈参考电压
- 集成80mΩ高端MOSFET
- 低静态电流：175uA
- 轻载时采用脉冲跳跃模式（PSM）
- 最小导通时间130ns
- 4ms内部软启动时间
- 可调频率100kHz至1.2MHz
- 外部时钟同步
- 可编程输入欠压锁定保护（UVLO）阈值和迟滞的精确使能阈值
- 低压差模式操作
- 可派生反相电压调节器
- 过压和过温保护
- 采用ESOP - 8封装
应用领域
- 12V、24V电源系统
- GPS跟踪器
- 工业自动化和电机控制
- 车辆配件
