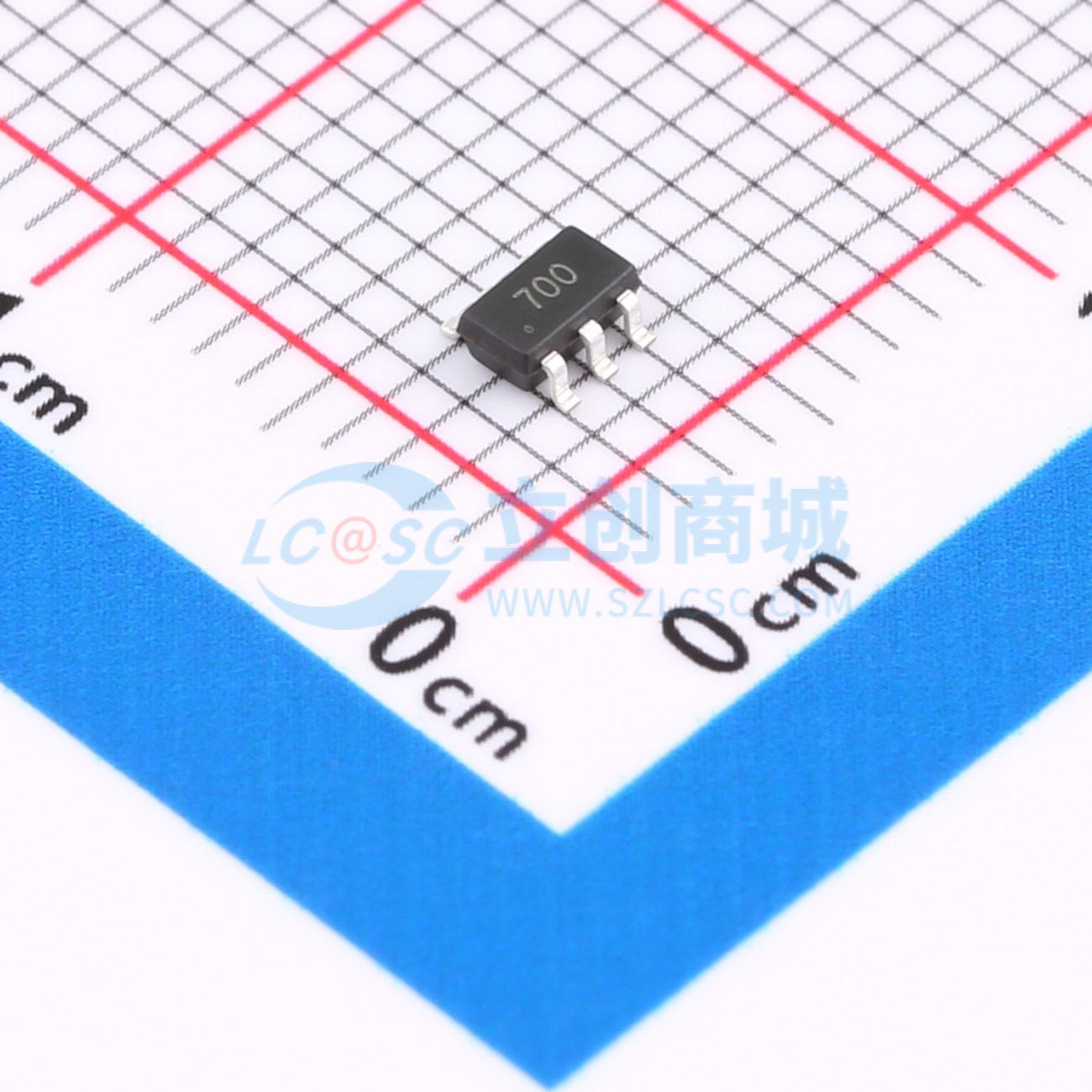

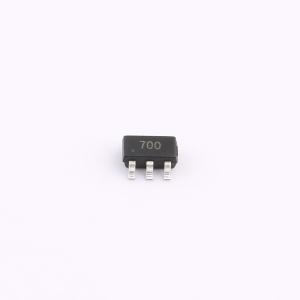

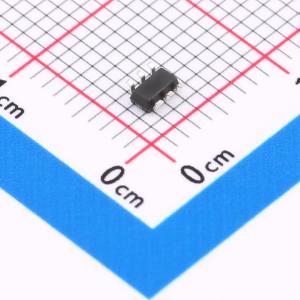

Hi7000D
多功能平均电流型LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 共阳驱动，支持 65536:1 高辉调光，PWM/模拟调光
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi7000D
- 商品编号
- C2830172
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | - | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
Hi7000 是一款外围电路简单的多功能平均电流型LED 恒流驱动器，适用于宽电压范围的非隔离式大功率恒流LED 驱动领域。 芯片PWM 端口支持超小占空比的PWM 调光，可响应最小60ns 脉宽。采用专利算法，可实现景观舞台灯65536（256*256¹）级高辉调光。PWM 端口为高电平时，芯片正常工作；为低电平时，芯片输出关闭。 芯片采用专利的平均电流控制算法，输出电流恒流精度±3%，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。 芯片通过对LD 端口实现模拟调光功能。LD 接0.2 - 1.2V 模拟调光信号输入时，系统为模拟调光模式。LD 模拟调光模式时，端口电压低于0.2V，输出关闭。也可利用LD 的模拟调光特性，配合PWM 调光，实现软启动功能。 LD、PWM 引脚悬空时，建议与VDD 引脚短接在一起使用。
Hi7000 是一款外围电路简单的多功能平均电流型LED 恒流驱动器，适用于超宽电压范围的非隔离式恒流LED 驱动领域。通过对CS 端口的电流采样来实现精准的电流控制，芯片集成了多种调光模式，拓展了系统应用。
商品特性
- 支持高辉调光，调光比65536：1
- 平均电流工作模式
- 高效率：最高可达95%
- 输出电流可调范围60mA~5A
- 内置5V 稳压管
- 外驱MOS，最大驱动50N
- 最大工作频率1MHz
- 恒流精度 ≤±3%
- 支持PWM/模拟调光
- 封装：SOT23-6
应用领域
- 景观亮化洗墙灯
- 舞台调光效果灯
- 高端汽车照明
- LCD 背光照明
- 建筑照明
