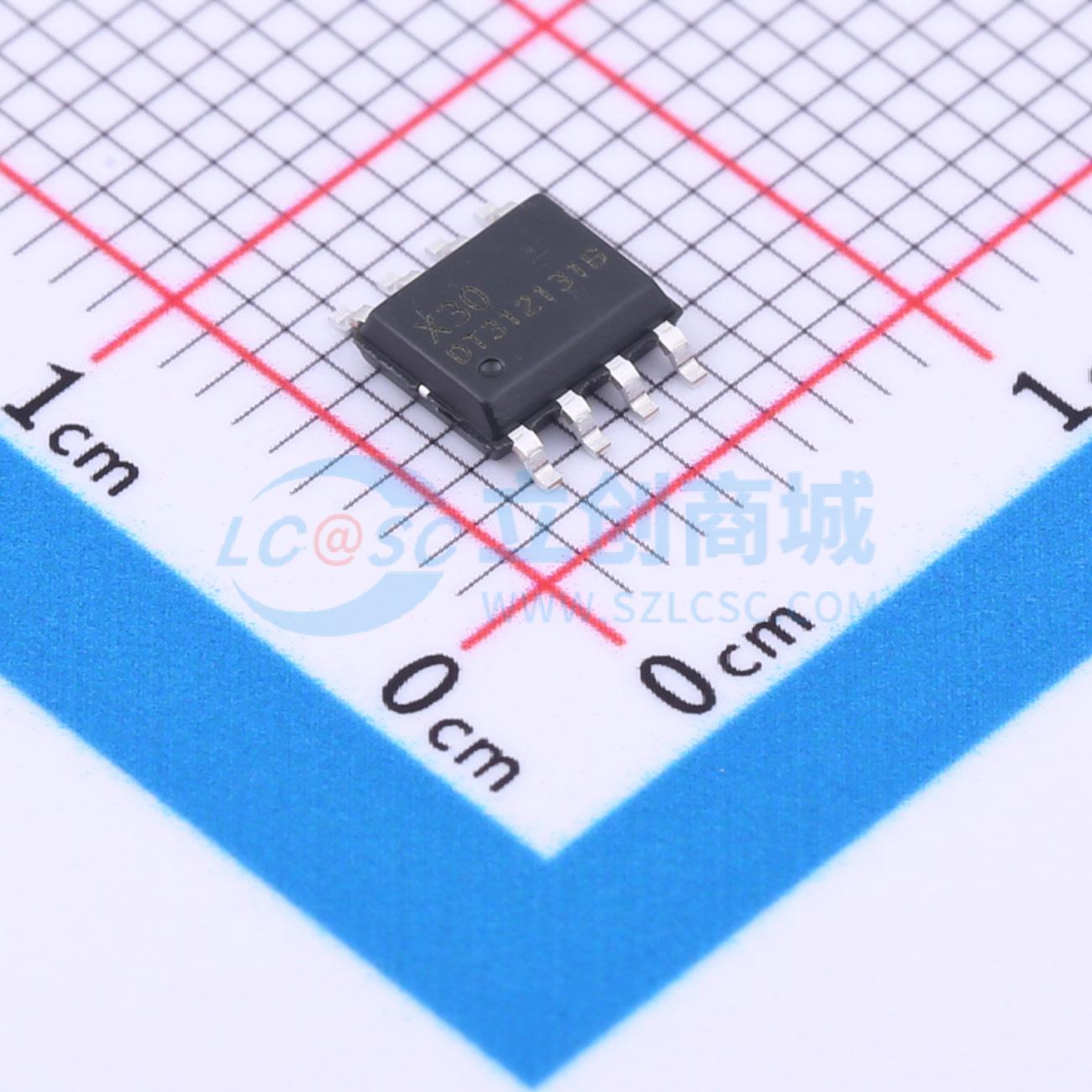

X30
三路线性LED恒流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持 65536:1 高辉调光，恒流精度≤±3%，三路PWM独立调光
- 品牌名称
- Hichips(智芯)
- 商品型号
- X30
- 商品编号
- C2830175
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 5V~46V | |
| 开关频率 | - | |
| 通道数 | 3 | |
| 输出电压 | - | |
| 输出电流 | 350mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 3% |
商品概述
X30是一款外围电路简洁的三路线性LED恒流驱动器，适用于5 - 46V电压范围的LED恒流照明领域。芯片PWM端口支持高辉调光，能响应60ns超小脉宽的PWM调光信号，采用专利算法，可实现65535（256×256）级高辉调光。PWM端口为高电平时芯片正常工作，为低电平时芯片输出关闭。芯片采用线性恒流控制算法，只需两颗电阻与一颗电容就能实现LED恒流，保证输出电流恒流精度 ≤ ±3％，通道之间电流偏差 ≤ ±1%，外围电路简洁，系统稳定可靠。芯片的三路输出电流通过REXT端口电阻设定，最大能到350mA，每一路电流可独立进行PWM高辉调光，实现65536:1调光比。PWM端口默认上拉，内部自带100uA上拉能力。X30也是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5 - 46V电压范围的低压线性恒流LED驱动领域，采用LDO线性恒流控制，外围无需传统开关电源的电感和续流二极管，输出电流精度在±3％以内，外围电路更简洁可靠。
商品特性
- 支持高辉调光，65536:1调光比
- 输入电压范围：5 - 46V
- 三路分别独立恒流输出
- 每一路电流20 ~ 350mA
- 每一路独立PWM调光
- 内置5V稳压管
- 恒流精度 ≤ 3%
- 过温降电流
- 封装：ESOP8
应用领域
- 景观亮化LED照明
- DMX512芯片外扩流应用
- 高端汽车车灯LED照明
- 低压商业LED照明
