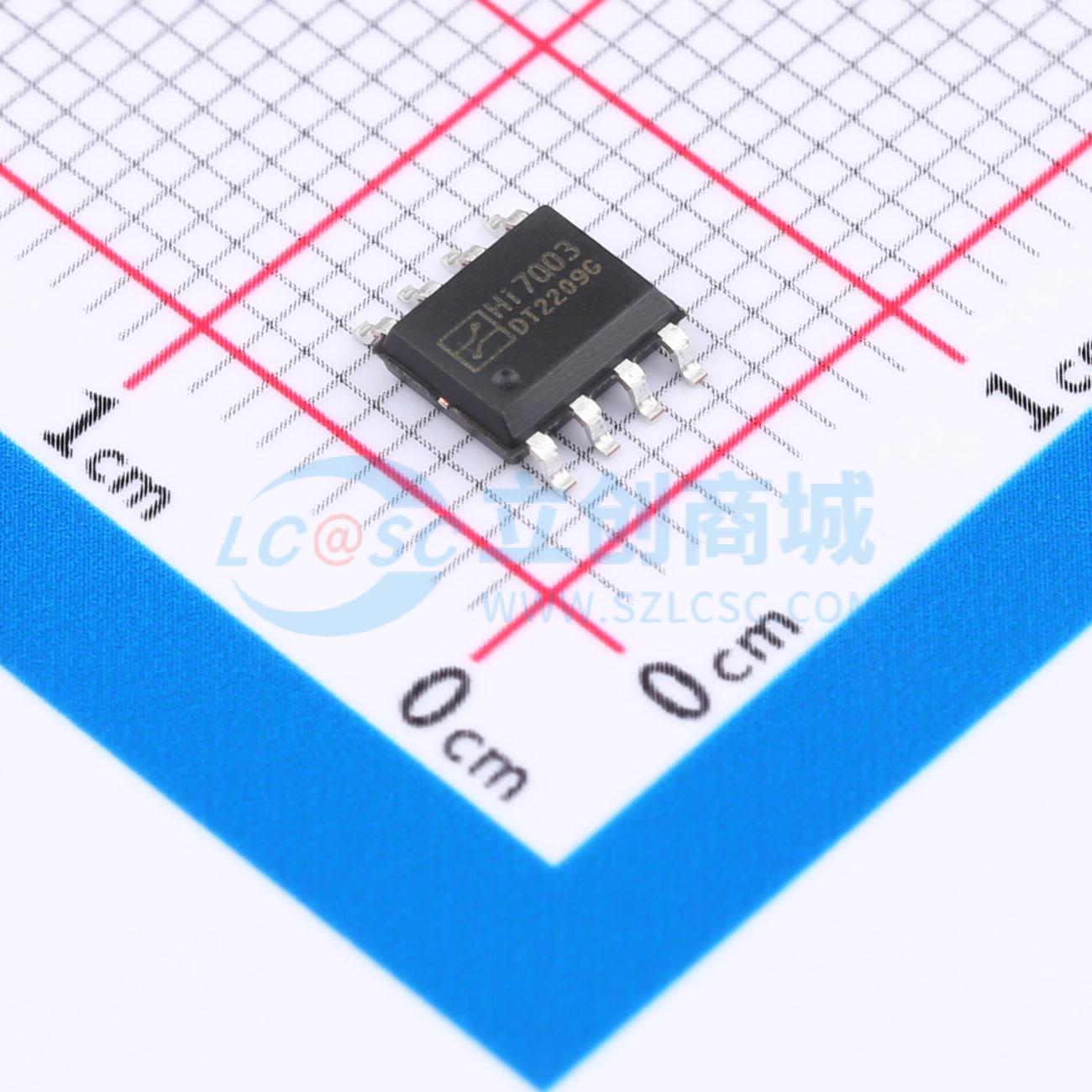

Hi7003

Hi7003是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5 - 60V电压范围的降压BUCK大功率调光恒流LED领域。芯片PWM端口支持超小占空比的PWM调光，可响应最小60ns脉宽。芯片采用专利算法，提供最佳解决方案，实现景观舞台灯65536（256×256）级高辉调光。PWM端口为高电平时，芯片正常工作；为低电平时，芯片输出关闭。芯片采用专利的平均电流控制算法，输出电流恒流精度 ≤±3％，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。芯片通过对LD端口实现模拟调光功能。LD接0.2 - 1.2V模拟调光信号输入时，系统为模拟调光模式。LD模拟调光模式时，端口电压低于0.2V，输出关闭。也可利用LD的模拟调光特性，配合PWM调光，实现软启动功能。LD、PWM引脚悬空时，建议与VDD引脚短接在一起使用。Hi7003适用于5 - 60V电压范围的非隔离式恒流LED驱动领域。通过对CS端口的电流采样来实现精准的电流控制，芯片集成了多种调光模式，拓展了系统应用。输出电流由芯片内部的误差放大器采样并且和内部的0.2V进行比较以及误差放大，从而实现系统的恒流控制，输出电流公式为Iout = 0.2V / RCS A，其中Iout为输出电流，Rcs为系统的检流电阻。系统上电后通过启动电阻对连接于电源引脚VDD的电容充电，当电源电压高于4.5V后，芯片电路开始工作，直到VDD端口电压稳定达到钳位电压5.2V左右，芯片的供电电流主要由VDD端口接入的电阻R3提供。当LD接入0.2V ~ 1.2V模拟信号时，芯片进入模拟调光模式，当LD端口低于0.2V以下关闭输出。而且LD端口也可以实现PWM调光的功能，用LD端口进行PWM调光的时候LD端口的高电平要超过1.2V。对LD脚并联电容，可以实现软启动功能。此外PWM端口支持超小占空比的PWM调光，可以响应<60ns的PWM脉宽波形，当PWM信号为低电平，输出关闭，当PWM信号为高电平，输出开启，悬空的时候默认该端口为高电平输入。由于芯片原理设定，不同的电感值，会影响到驱动的开关频率。电感值决定了输出电流在开关时的升降斜率，而电流斜率决定了FET开关时电流从波谷到波峰和波峰到波谷消耗的时间。开关频率可由公式fSW = 1 / (tON + tOFF)计算。电感值越大，输出电流的开关越缓慢。由于CS检测到MOSFET的开关之间存在传播延时，使得期望值和真实的纹波电流之间存在细微的差异。但是，选择电感时，不应使电流峰值超过电感的额定饱和电流。注意续流二极管的额定平均电流应大于流过二极管的平均电流，平均电流计算公式为Iavg_diode = IOUT × tOFF / (tON + tOFF)。注意，二极管应具有承受反向峰值电压的能力。建议选择反向额定电压大于VIN的二极管。为了提高效率，选择肖特基二极管。芯片主要通过一个供电电阻R3到芯片VDD提供芯片的工作电流，通常情况下，VDD = VIN - ID × R3。R3过大会导致系统供电不足，过小则会导致功耗过大、芯片过热。而且该电阻的选择还与开关频率有一定的关系，系统频率越高，需要R3的阻值越小。VDD引脚需要并联一个1.0uF以上的旁路电容，PCB布板时，VDD电容需要紧挨着端口布局。

• 支持高辉调光，65536：1调光比
• 宽输入电压：5 - 60V
• 平均电流工作模式
• 高效率：最高可达95%
• 输出电流可调范围60mA ~ 3.0A
• 内驱60V的MOS，low - Rds(on)
• 内置5V稳压管
• 最大工作频率1MHz
• 恒流精度≤±3%
• 支持PWM/模拟调光
• 封装：SOP8

• 景观亮化洗墙灯
• 舞台调光效果灯
• 高端汽车照明
• LCD背光照明
• 建筑照明
