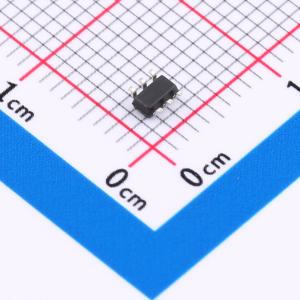

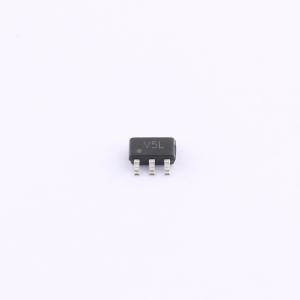

温馨提醒：图片仅供参考，商品以实物为准
SRV05-4-N
TVS 5V截止 峰值浪涌电流：3.5A@8/20us
- 描述
- SOT23-6 5V 低容 USB或者高速信号
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- SRV05-4-N
- 商品编号
- C316033
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.2pF；0.36pF |
商品特性
- 45W 峰值脉冲功率（tp = 8 / 20μs）
- SOT23-6 封装
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 0.3pF 典型值，IO 到 IO）
- 对一条数据/电源线提供保护，满足：
- IEC 61000-4-2 标准，接触放电 ±12kV，空气放电 ±15kV
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）3.5A（8/20μs）
应用领域
- 以太网
- 数字视频接口（DVI）
- USB2.0
- 笔记本电脑和个人电脑
