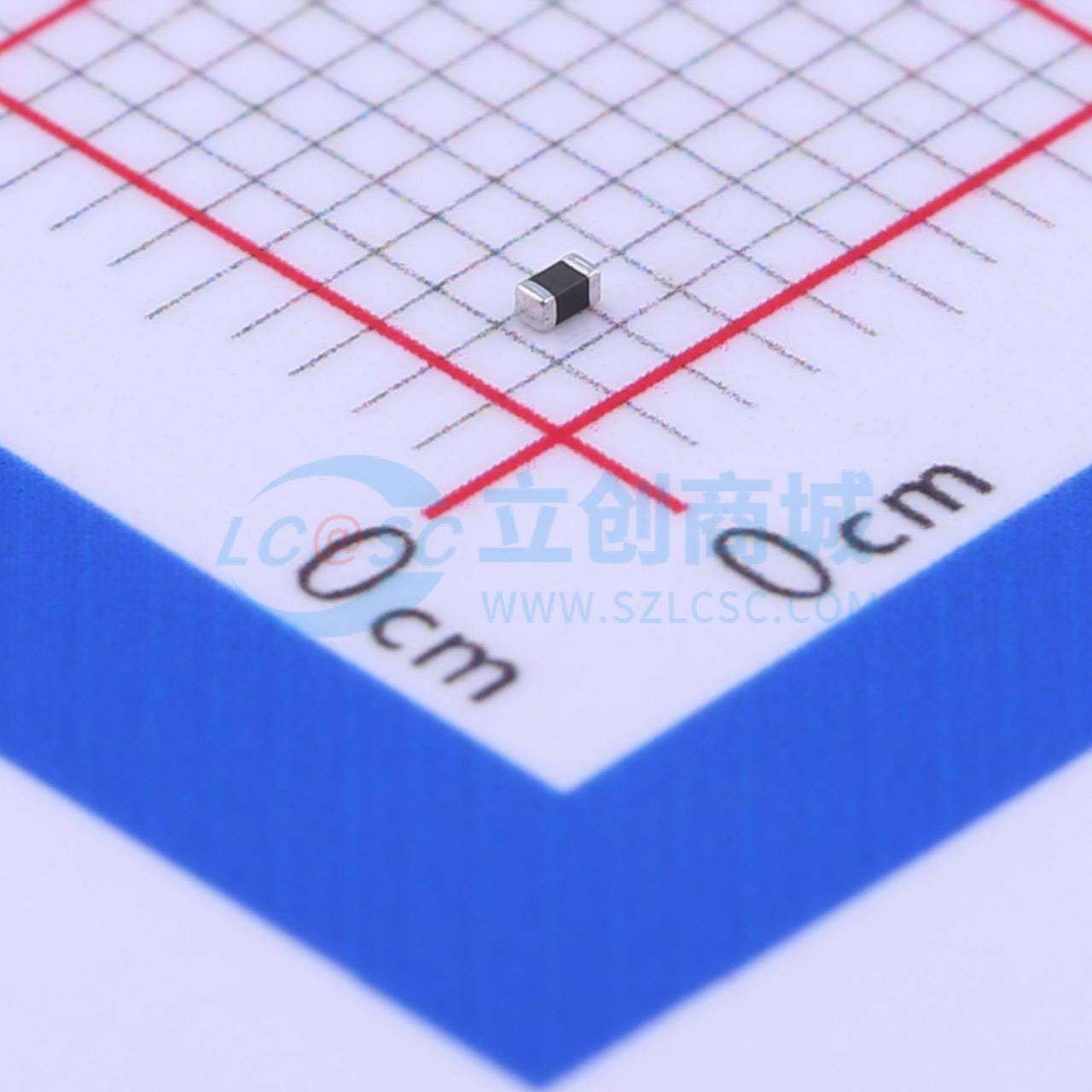

温馨提醒：图片仅供参考，商品以实物为准
0402ESDA-LP(24)
双向ESD 24V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 芯片ESD抑制器专为保护敏感电子设备免受静电放电（ESD）威胁而设计。该产品能对瞬态电压几乎立即做出反应，并在ESD瞬态期间有效地将其钳位到低电压。该产品使用压敏聚合物，其固有地产生低电容和非常低的泄漏电流。因此，该器件在正常工作模式下对电路几乎不可见。由于其高关态阻抗和低电容，它对高速数字电路尤其透明。大量测试表明，信号不会失真或中断。使用ESD抑制器进行ESD保护，设备在保护电路免受ESD影响的同时，能保持高速数据信号的完整性。材料的特性造就了双向器件，这意味着无论浪涌极性如何，每条浪涌路径仅需一个器件即可提供完整的ESD保护。
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- 0402ESDA-LP(24)
- 商品编号
- C316052
- 商品封装
- 0402
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 30V | |
| 反向电流(Ir) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.15pF |
商品概述
芯片静电放电（ESD）抑制器专为保护敏感电子设备免受静电放电（ESD）威胁而设计。该产品能对瞬态电压做出几乎即时的响应，并在ESD瞬态期间将其有效钳位至低电压。该产品采用压敏聚合物，其本质上具有低电容和极低的泄漏电流。因此，在正常工作模式下，该器件对电路几乎无影响。由于其高关态阻抗和低电容，它对高速数字电路尤为透明。大量测试表明，信号不会发生失真或中断。使用ESD抑制器进行ESD保护时，器件在保护电路免受ESD影响的同时，能保持高速数据信号的完整性。这种材料的特性造就了双向器件，这意味着无论浪涌极性如何，每条浪涌路径仅需一个器件即可提供全面的ESD保护。
商品特性
- 0402英寸/1005毫米封装尺寸
- 是高频、低电压应用的理想ESD保护方案。
- 超过IEC 61000 - 4 - 2规定的测试要求
- 超低电容（典型值0.15pF）
- 极低的泄漏电流
- 快速响应时间
- 双向特性
- 表面贴装
- 符合RoHS标准，适用于全球应用。
应用领域
- 高速数据端口（USB 2.0、IEEE 1394）
- 计算机及周边设备（手机、PDA、高清电视、DVD播放器）
