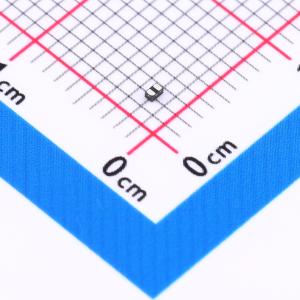

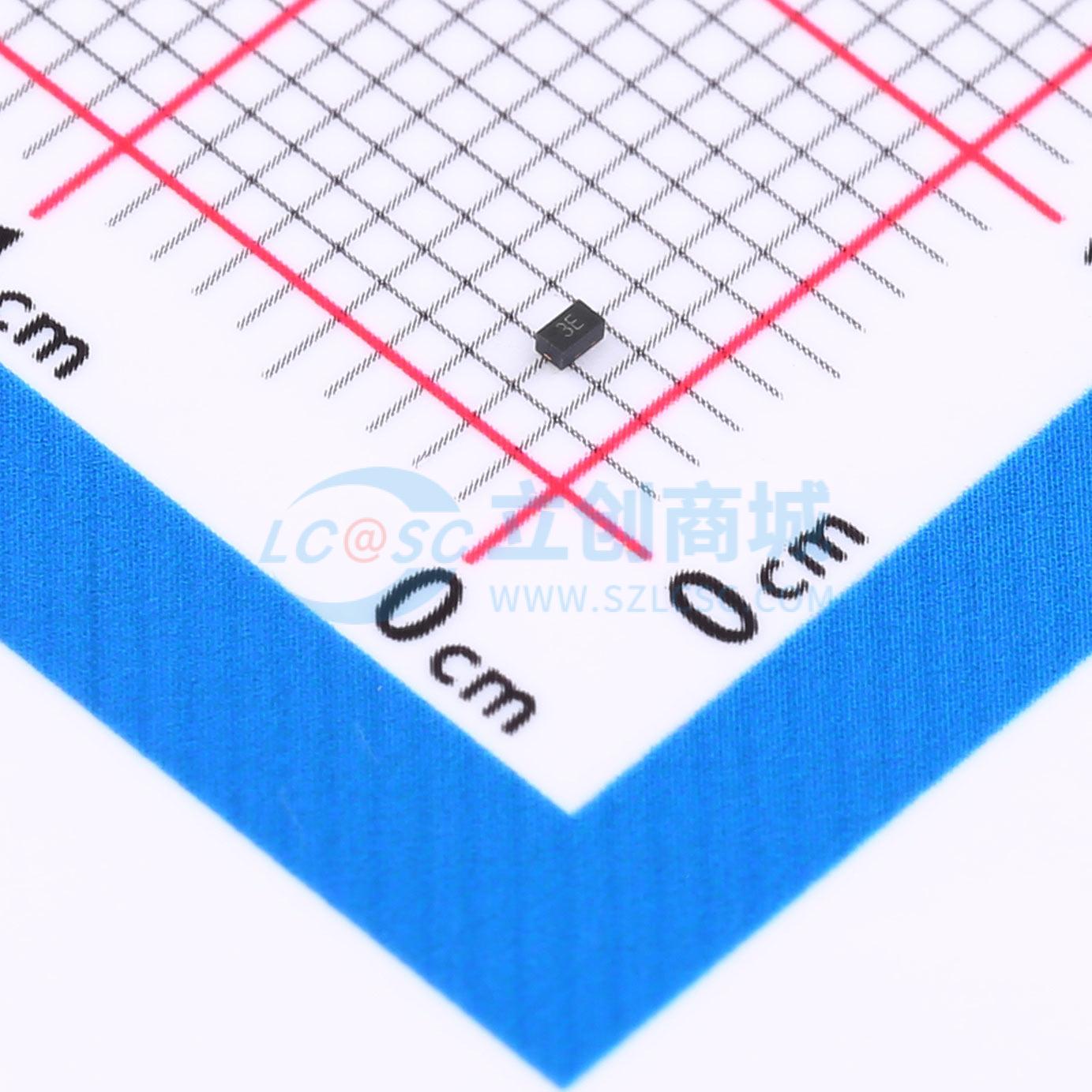

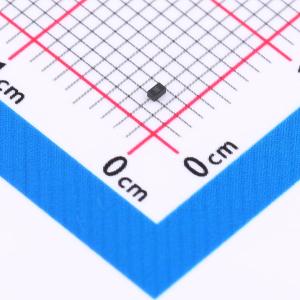

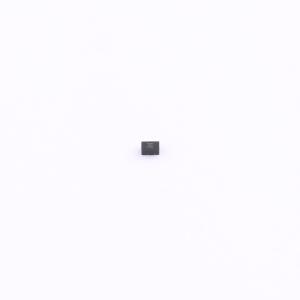

温馨提醒：图片仅供参考，商品以实物为准
ESD9B3.3ST5G-N
双向ESD 3.3V截止 峰值脉冲电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 静电TVS
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- ESD9B3.3ST5G-N
- 商品编号
- C316039
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 3.8V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品特性
- 80W 峰值脉冲功率（tp = 8 / 20μs）
- 微型 DFN1006 封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- IEC 61000-4-2：接触放电 ±15kV，空气放电 ±25kV
- IEC 61000-4-4（电快速瞬变脉冲群）：40A（5/50ns）
- IEC 61000-4-5（浪涌）：10A（8 / 20μs）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
