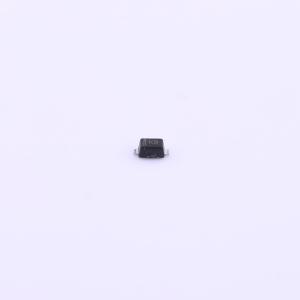

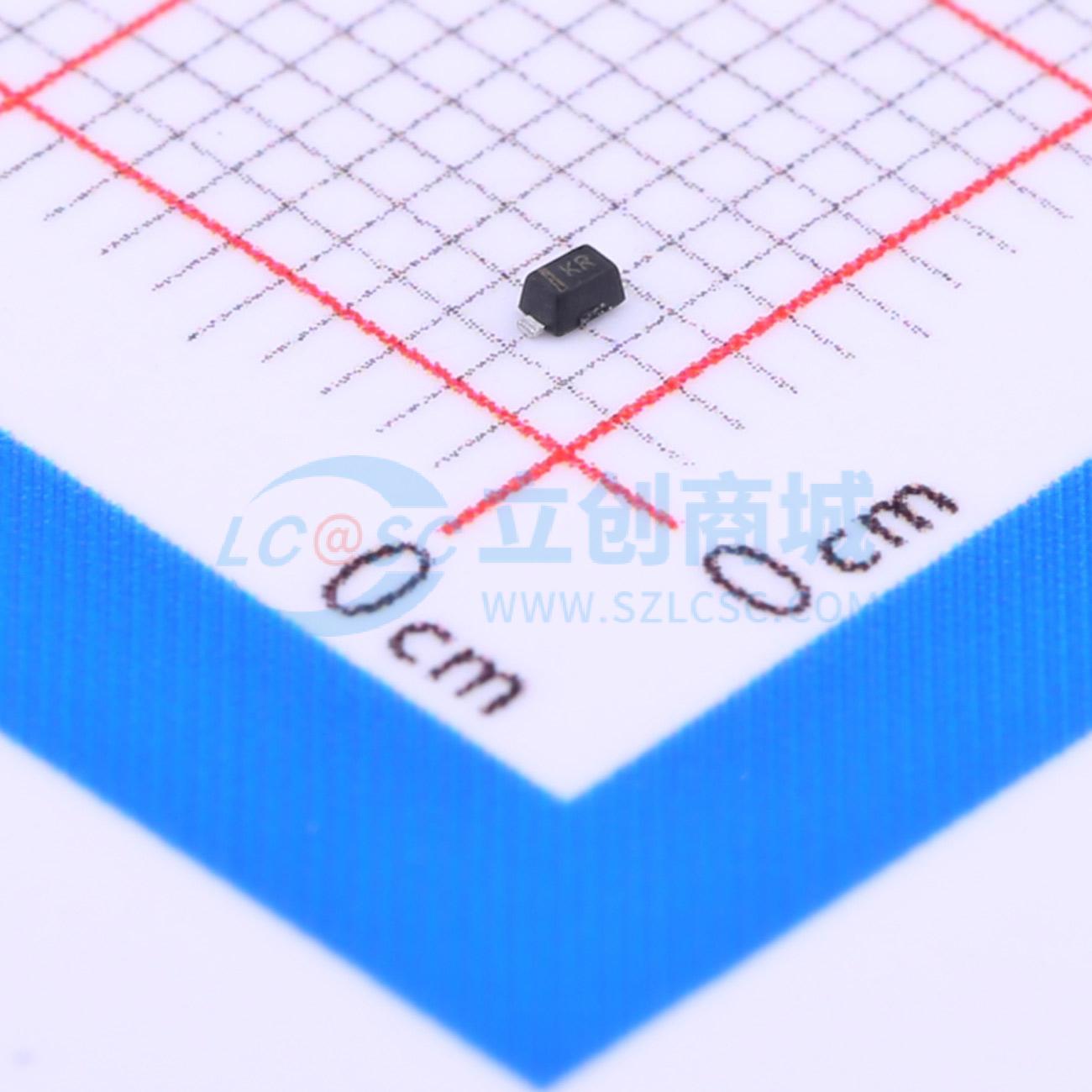

PESD24VS1UB-N
单向ESD 24V截止 峰值脉冲电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：225 瓦峰值脉冲功率（tp = 8/20μs）。 单向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 IEC 61000-4-2 ±30kV 接触，±30kV 空气。应用：基于微处理器的设备。 个人数字助理（PDA）
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- PESD24VS1UB-N
- 商品编号
- C316036
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 225W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品特性
- 225瓦峰值脉冲功率（tp = 8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- IEC 61000-4-2 ±30 kV接触放电、±30 kV空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（雷击浪涌）5A（8/20μs）
应用领域
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 寻呼机
- 外围设备
