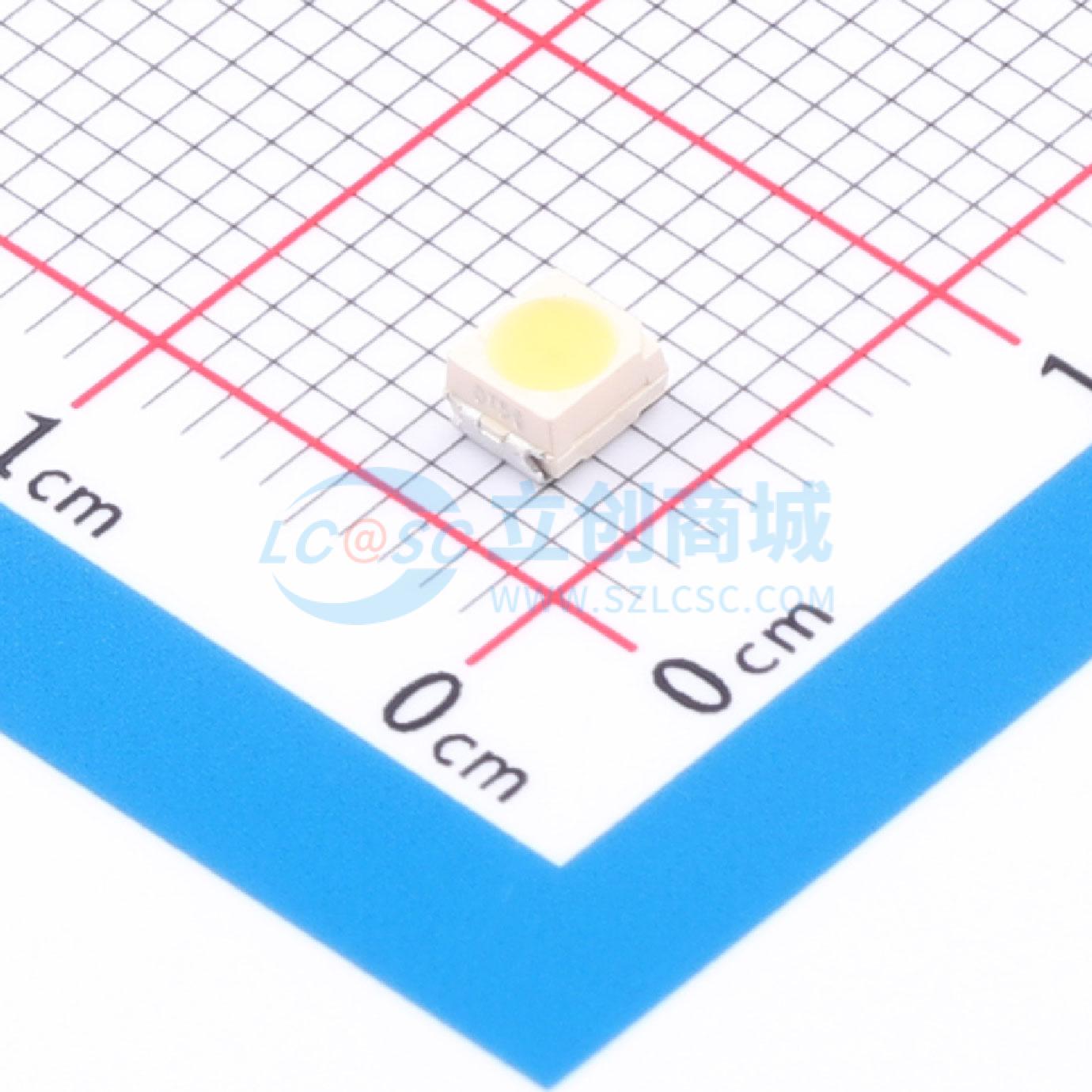

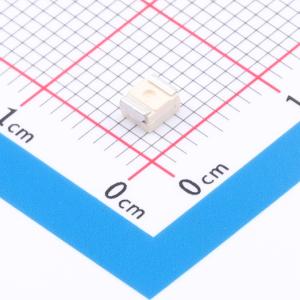

VLMW33S2V1-5K8L-08
3.2mmx2.8mm方形灯头 白色 独立二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VLMW33S2V1-5K8L-08
- 商品编号
- C27909390
- 商品封装
- PLCC-2
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | 3.2mmx2.8mm方形灯头 | |
| 发光颜色 | 白色 | |
| 正向压降(Vf) | 3.7V | |
| 功率 | 127mW | |
| 正向电流 | - | |
| 波长 | - | |
| 峰值波长 | - |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | 独立二极管 | |
| 透镜颜色 | - | |
| 色温 | 5500K | |
| 发光强度 | 224mcd~900mcd | |
| 发光角度 | 60° | |
| 载带方式 | - | |
| 工作温度 | -40℃~+100℃ |
商品概述
该器件旨在满足市场对白色表面贴装发光二极管日益增长的需求。VLMW33..系列采用PLCC-2封装，其结构包含一个嵌入白色热塑性塑料中的引线框架。封装内部的反射器填充了环氧树脂与TAG荧光粉的混合物。TAG荧光粉将部分蓝色发射光转换为黄色，后者与剩余的蓝色光混合产生白光。
商品特性
- 高效InGaN技术
- 每包装单元内的色度坐标均按CIE1931标准进行分类
- 典型色温为5500 K
- 静电放电耐受电压：根据JESD22-A114-B标准，最高可达1 kV
- 符合电子工业协会和国际电工委员会标准封装
- 兼容红外回流焊、气相焊和波峰焊工艺，符合CECC 00802和J-STD-020标准
- 提供8毫米编带包装
- 根据JEDEC level 2a标准进行预处理
- 通过AEC-Q101认证
- 材料分类：有关合规性定义，请访问指定网站
应用领域
- 汽车
- 电信
- 音频视频设备背光
- 办公设备背光
- 室内外信息板
- LCD、开关和符号平面背光
- 照明用途
- 通用用途
