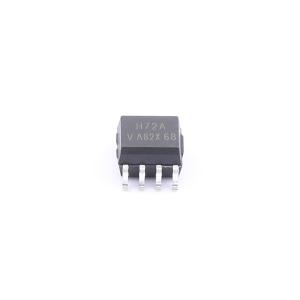

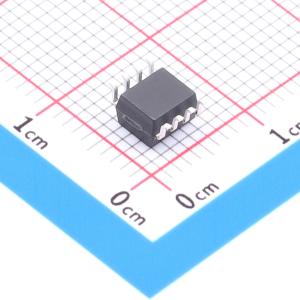

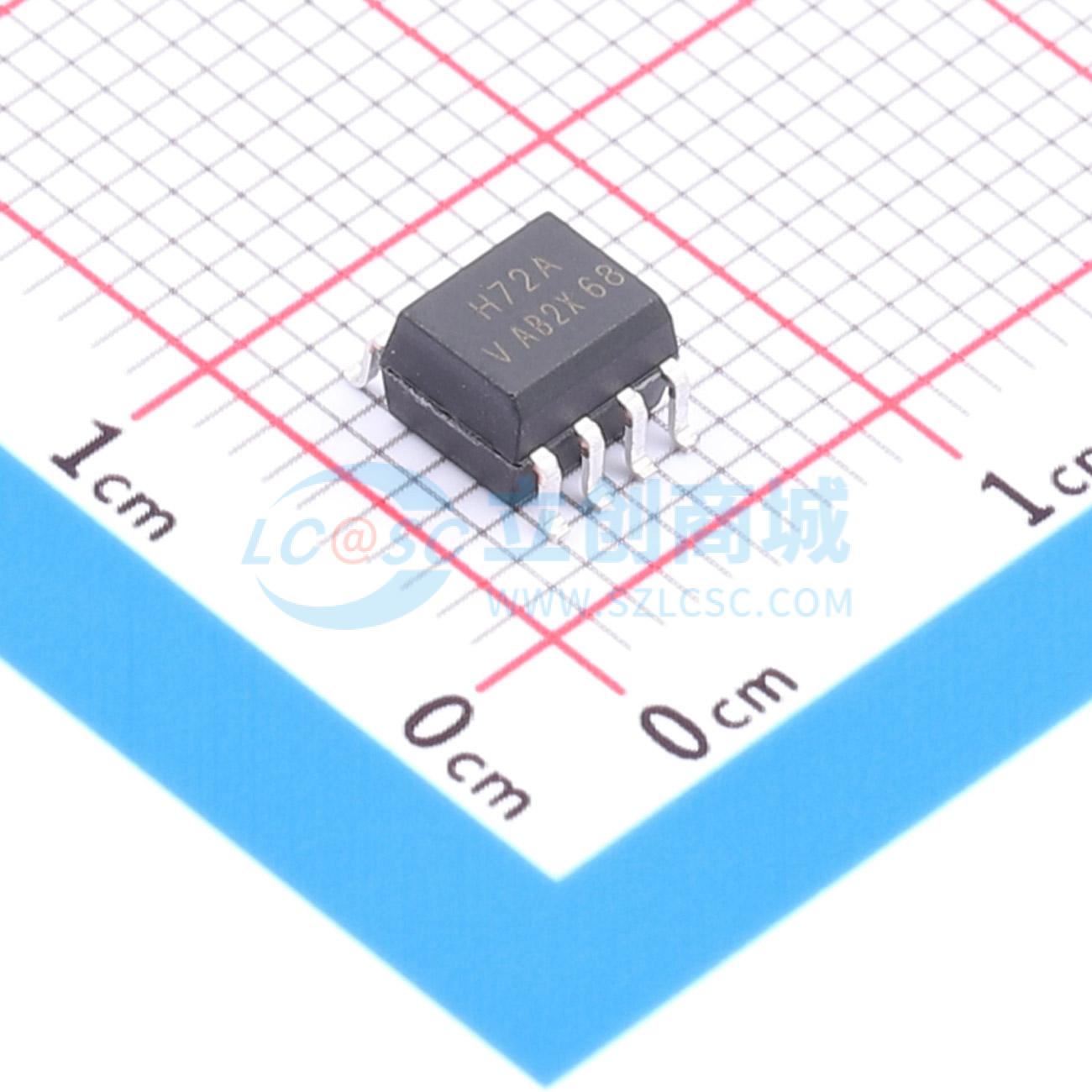

VOIH72AT
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单通道 25 MBd 高速光耦合器，采用 CMOS 技术。利用输入 LED 驱动器与高速红外发射二极管 (IRED) 以及集成光探测器 IC 相结合。具有真正的数字输入和输出接口，最大脉冲宽度失真极低，仅为 6 ns，且抗噪性高，最低为 20 kV/μs，便于集成到数字逻辑系统中。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOIH72AT
- 商品编号
- C27909809
- 商品封装
- SOIC-8
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | - | |
| 输出电流 | 10mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | - | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | - | |
| 上升时间(tr) | 3.3ns | |
| 下降时间 | 3.1ns | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - | |
| 正向电流(If) | - | |
| 功能特性 | - |
商品概述
VOIH72A是一款采用CMOS技术的单通道25 MBd高速光耦合器。它采用一个带有高速红外发光二极管（IRED）的输入LED驱动器，并与一个集成光电探测器IC相耦合。真正的数字输入和输出接口，结合最大6 ns的极低脉冲宽度失真和最小20 kV/μs的高抗噪性，使其能够轻松集成到数字逻辑系统中。
商品特性
- CMOS逻辑数字输入和输出
- 25 MBd的高速数据速率
- 2.7 V至5.5 V的宽电源电压范围
应用领域
- 数字系统中的电气隔离
- 消除接地环路
- 数字总线系统隔离
- PLC和ATE接口隔离
- 数字电源中的反馈控制
