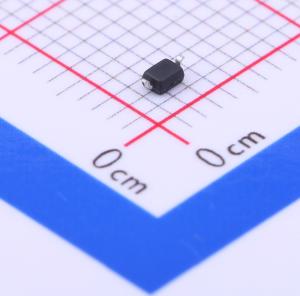

SDD32C12L01
双向ESD 12V截止 峰值脉冲电流：320A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SDDD32C05L01旨在保护低压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中静电放电保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。它旨在保护敏感半导体元件，防止其因静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）而损坏或故障。
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- SDD32C12L01
- 商品编号
- C313312
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.003克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 320A | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 45pF |
商品概述
SDD32C05L01旨在保护低电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。它旨在保护敏感半导体元件，防止其因静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）而损坏或故障。
商品特性
- 符合IEC61000 - 4 - 2标准，静电放电30KV空气放电、30KV接触放电
- SOD - 323表面贴装封装
- 保护双向线路
- 工作电压：12V
- 低泄漏电流
- 低钳位电压
- 固态硅雪崩技术
- 无铅/符合RoHS标准
- 阻燃等级UL 94V - 0
- 符合J - STD - 020标准的MSL 1级

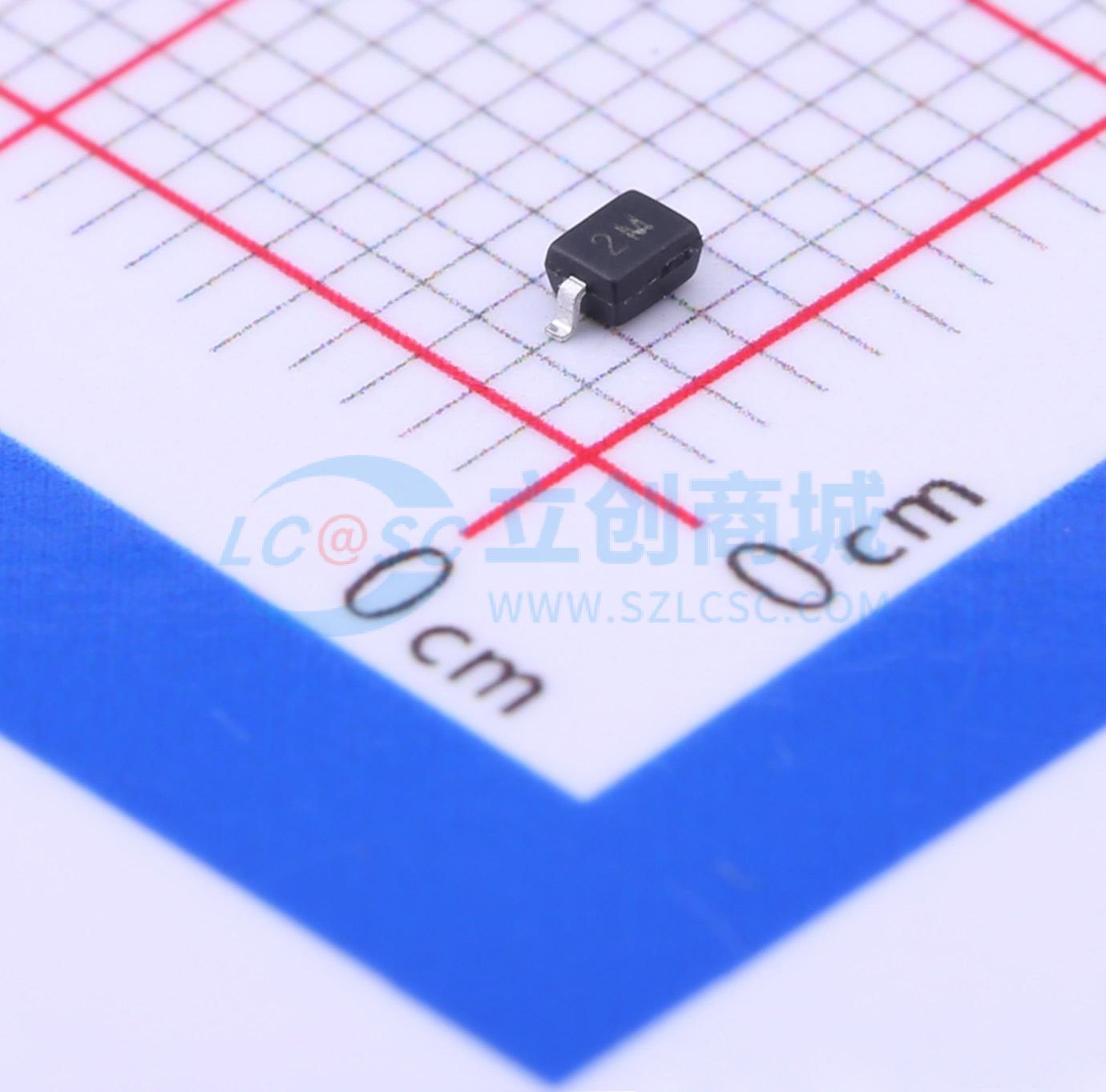

- 标记：2M
应用领域
-手机及配件-无绳电话-个人数字助理(PDA)-笔记本电脑和手持设备-便携式仪器-数码相机-外设-MP3播放器
