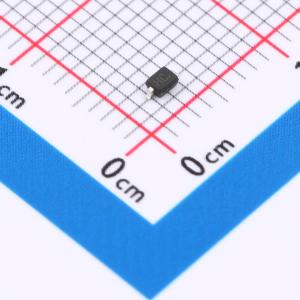

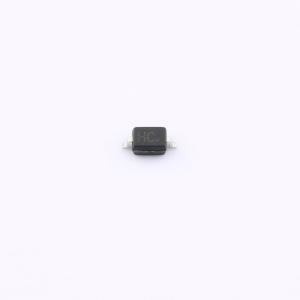

温馨提醒：图片仅供参考，商品以实物为准

UDD32C24L01

双向ESD 24V截止峰值脉冲电流：3A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该系列是一款超低电容 TVS 阵列，旨在保护高速数据接口。该系列专为保护连接到数据和传输线路的敏感元件而设计，可防止由静电放电 (ESD)、电缆放电事件 (CDE) 和雷击引起的过电压。独特的设计将浪涌额定、低电容转向二极管和 TVS 二极管集成在一个封装中。在瞬态条件下，转向二极管将瞬态电流导向接地。内部 TVS 二极管将瞬态电压钳位到安全水平。超低电容阵列配置允许用户保护多达高速数据线。这些器件采用 SOD - 323 封装，符合 RoHS/WEEE 标准，尺寸为 2.5×1.25×1.0mm。该系列器件可用于满足 IEC61000 - 4 - 2 (ESD)、IEC61000 - 4 - 4 (EFT) 和 IEC61000 - 4 - 5 (浪涌) 的抗扰度要求。
品牌名称: Brightking(君耀电子)
商品型号: UDD32C24L01
商品编号: C313322
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

该系列是一款超低电容 TVS 阵列，旨在保护高速数据接口。该系列专为保护连接到数据和传输线路的敏感元件而设计，可防止由静电放电 (ESD)、电缆放电事件 (CDE) 和雷击引起的过电压。独特的设计将浪涌额定、低电容转向二极管和 TVS 二极管集成在一个封装中。在瞬态条件下，转向二极管将瞬态电流导向接地。内部 TVS 二极管将瞬态电压钳位到安全水平。超低电容阵列配置允许用户保护多达高速数据线。这些器件采用 SOD - 323 封装，符合 RoHS/WEEE 标准，尺寸为 2.5×1.25×1.0mm。该系列器件可用于满足 IEC61000 - 4 - 2 (ESD)、IEC61000 - 4 - 4 (EFT) 和 IEC61000 - 4 - 5 (浪涌) 的抗扰度要求。

商品特性

符合 IEC61000 - 4 - 2 ESD 15KV 空气放电、8KV 接触放电标准
SOD - 323 表面贴装封装
保护一条 I/O 线
在 8/20μs 波形下峰值功率耗散为 200W
工作电压：24V
低漏电流
低工作电压和钳位电压
固态硅雪崩技术
无铅/符合 RoHS 标准
阻燃等级 UL 94V - 0
符合 J - STD - 020 的 MSL 1 级标准
标记：HC

应用领域

USB 2.0 和 USB 3.0 接口
10/100/1000 以太网
个人数字助理 (PDA)
串行 ATA 保护
数字视频接口 (DVI)
无线系统设备
手持设备和笔记本电脑
数码相机
RF 接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交32单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	56V
	峰值脉冲电流(Ipp)	3A
	峰值脉冲功率(Ppp)	200W@8/20us
	击穿电压	26.7V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.8pF
