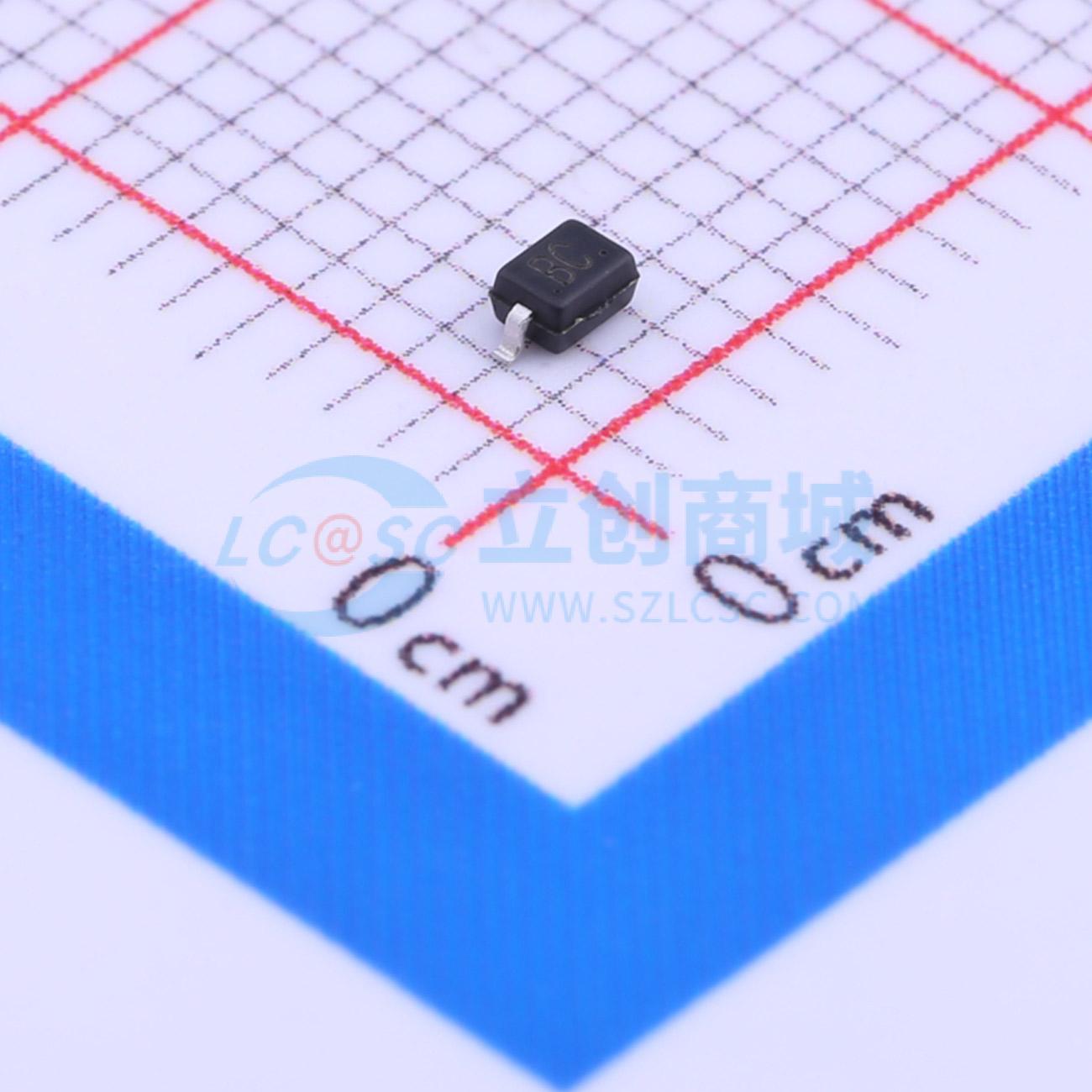

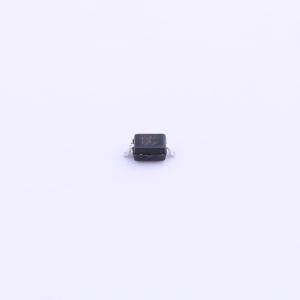

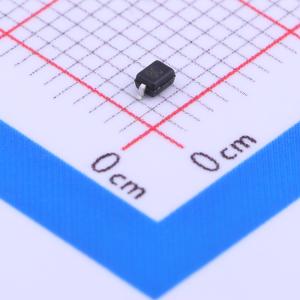

UDD32C08L01

ESD 8V截止峰值浪涌电流：10A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该系列产品是一款超低电容 TVS 阵列，旨在保护高速数据接口。此系列专门设计用于保护连接到数据和传输线路的敏感组件，使其免受静电放电 (ESD)、电缆放电事件 (CDE) 和雷击引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和 TVS 二极管集成在单个封装中。在瞬态条件下，转向二极管将瞬态电流导向接地。内部 TVS 二极管将瞬态电压钳位到安全水平。超低电容阵列配置允许用户保护多达高速数据线。这些器件采用 SOD - 323 封装，符合 RoHS/WEEE 标准，尺寸为 2.5×1.25×1.0mm。该系列器件可用于满足 IEC61000 - 4 - 2 (ESD)、IEC61000 - 4 - 4 (EFT) 和 IEC61000 - 4 - 5 (浪涌) 的抗扰度要求。
品牌名称: Brightking(君耀电子)
商品型号: UDD32C08L01
商品编号: C313319
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

该系列产品是一款超低电容 TVS 阵列，旨在保护高速数据接口。此系列专门设计用于保护连接到数据和传输线路的敏感组件，使其免受静电放电 (ESD)、电缆放电事件 (CDE) 和雷击引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和 TVS 二极管集成在单个封装中。在瞬态条件下，转向二极管将瞬态电流导向接地。内部 TVS 二极管将瞬态电压钳位到安全水平。超低电容阵列配置允许用户保护多达高速数据线。这些器件采用 SOD - 323 封装，符合 RoHS/WEEE 标准，尺寸为 2.5×1.25×1.0mm。该系列器件可用于满足 IEC61000 - 4 - 2 (ESD)、IEC61000 - 4 - 4 (EFT) 和 IEC61000 - 4 - 5 (浪涌) 的抗扰度要求。

商品特性

符合 IEC61000 - 4 - 2 ESD 15KV 空气放电、8KV 接触放电标准
SOD - 323 表面贴装封装
保护一条 I/O 线路
工作电压：3.3V、5V、12V 和 15V
低泄漏电流
低工作电压和钳位电压
固态硅雪崩技术
无铅/符合 RoHS 标准
阻燃等级 UL 94V - 0
符合 J - STD - 020 的 MSL 1 级标准

应用领域

USB 2.0 和 USB 3.0 接口
10/100/1000 以太网
个人数字助理 (PDA)
串行 ATA 保护
数字视频接口 (DVI)
无线系统设备
手持设备和笔记本电脑
数码相机
RF 接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	8V
	钳位电压	24V
	峰值脉冲电流(Ipp)	10A
	击穿电压	8.5V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
