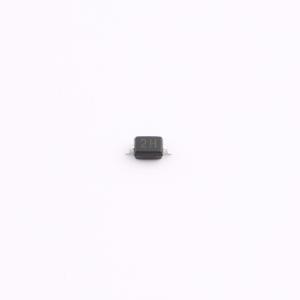

SDD32C24L01

双向ESD 24V截止峰值脉冲电流：1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SDD32C24L01旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。它旨在保护敏感半导体元件，避免因静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）而损坏或故障。接触放电：±8kV；空气放电：±15kV
品牌名称: Brightking(君耀电子)
商品型号: SDD32C24L01
商品编号: C313315
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

SDD32C24L01旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。它旨在保护敏感半导体元件，避免因静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）而损坏或故障。接触放电：±8kV；空气放电：±15kV

商品特性

符合IEC61000 - 4 - 2标准，可承受15kV空气放电、8kV接触放电
SOD - 323表面贴装封装
保护双向线路
在8/20μs波形下峰值功率耗散为320W
工作电压：24V
低泄漏电流
低钳位电压
固态硅雪崩技术
无铅/符合RoHS标准
可燃性等级UL 94V - 0
符合J - STD - 020标准的MSL 1级
标记：2H

应用领域

手机及配件
无绳电话
个人数字助理（PDA）
笔记本电脑和手持设备
便携式仪器
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	43V
	峰值脉冲电流(Ipp)	1A
	峰值脉冲功率(Ppp)	320W@8/20us
	击穿电压	26.7V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	37pF
