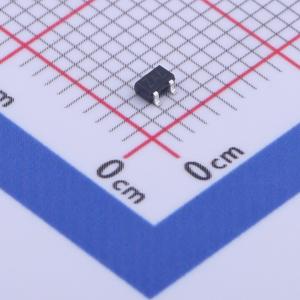

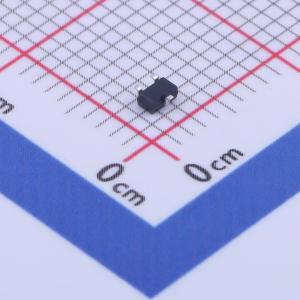

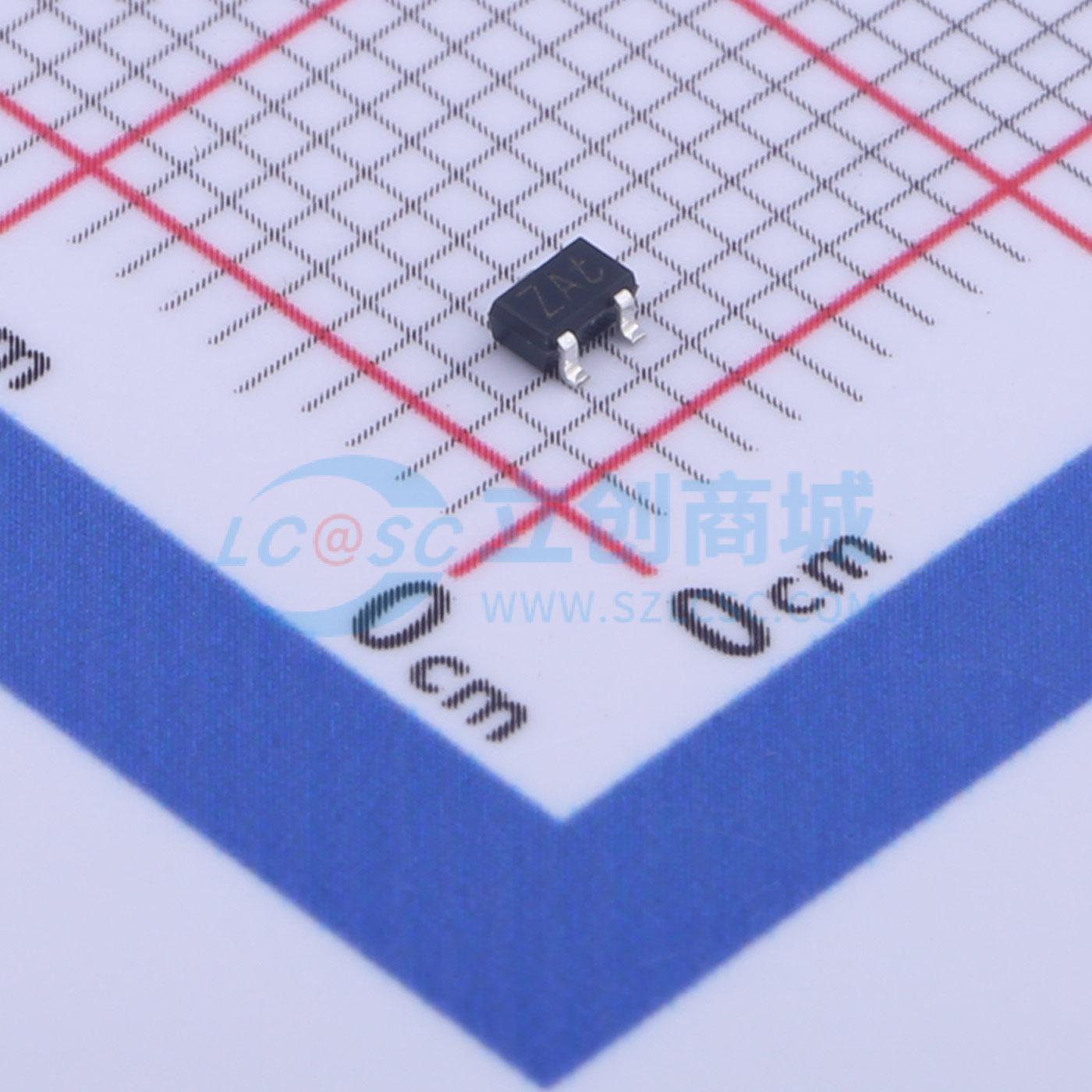

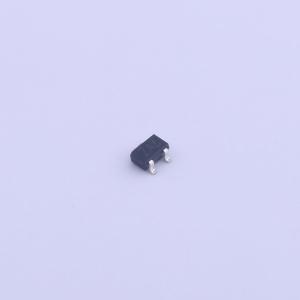

BFU520WX
BFU520WX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NXP(恩智浦)
- 商品型号
- BFU520WX
- 商品编号
- C2802648
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 30mA | |
| 集射极击穿电压(Vceo) | 12V | |
| 耗散功率(Pd) | 450mW |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 95 | |
| 特征频率(fT) | 10GHz | |
| 集电极截止电流(Icbo) | 1nA | |
| 集射极饱和电压(VCE(sat)) | - | |
| 工作温度 | -40℃~+150℃ |
商品概述
BFU520W是NPN型硅射频晶体管，适用于高速低噪声应用，采用塑料3引脚SOT323封装，属于BFU5系列晶体管，支持小信号到中等功率应用，工作频率最高可达2GHz。
商品特性
- 低噪声高击穿射频晶体管
- AEC-Q101合格
- 900MHz频率下最小噪声系数NFmin为0.6dB
- 900MHz频率下最大稳定增益为18.5dB
- 采用11GHz fT硅技术
- 集电极引脚焊点温度Tsp与环境温度Tamb满足关系：Tsp = Tamb + P × Rth(sp-a)，P为功耗，Rth(sp-a)为焊点与环境之间的热阻，热阻由应用电路板材料、板布局和使用环境决定
应用领域
- 需要高电源电压和高击穿电压的应用
- 最高可达2GHz的宽带放大器
- ISM应用的低噪声放大器
- ISM频段振荡器
