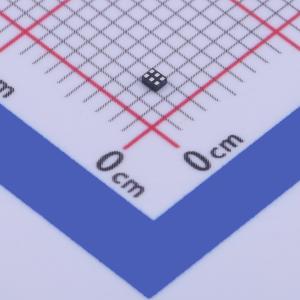

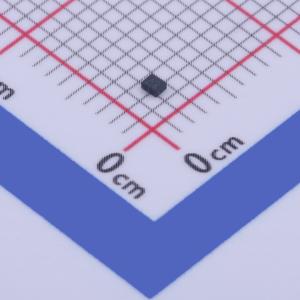

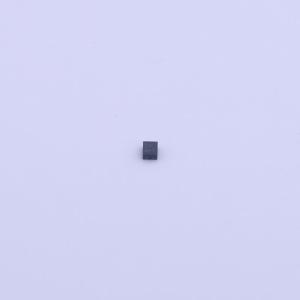

温馨提醒：图片仅供参考，商品以实物为准

BGU8009,115

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于GNSS接收器和LTE频段32下行链路应用的低噪声放大器（LNA），采用小型塑料6引脚超薄无铅封装。该放大器需要一个外部匹配电感器和一个外部去耦电容器。它能适应现代手机中不同无线电系统共存所导致的不断变化的环境，设计用于在存在来自共存蜂窝发射机的干扰信号时实现低功耗和最佳性能。在低干扰功率水平下，它能提供18 dB的增益，噪声系数为0.65 dB。在高干扰功率水平下（例如来自蜂窝发射突发），它会暂时增加其偏置电流以提高灵敏度。
品牌名称: NXP(恩智浦)
商品型号: BGU8009,115
商品编号: C2802654
商品封装: XSON-6(0.9x1.1)
包装方式: 编带
商品毛重: 0.017克(g)

商品概述

BGU8009，也称为GPS1201M，是一款用于全球导航卫星系统（GNSS）接收器和LTE 32频段下行链路应用的低噪声放大器（LNA）。该BGU8009采用小型6引脚塑料极薄无引脚封装。BGU8009需要一个外部匹配电感器和一个外部去耦电容器。 BGU8009能够适应现代手机中不同无线电系统共存所导致的环境变化。它专为低功耗而设计，在存在来自共存蜂窝发射机的干扰信号时能实现最佳性能。在低干扰功率水平下，它在噪声系数为0.65 dB时可提供18 dB的增益。在高干扰功率水平下，例如由蜂窝发射突发产生的干扰，它会暂时增加偏置电流以提高灵敏度。

商品特性

覆盖整个GNSS L1频段（1559 MHz至1610 MHz）以及LTE 32频段（1452 MHz至1496 MHz）
如应用笔记AN11353所述，通过添加额外的匹配组件，还可选择覆盖GNSS较低的L频段（1164 MHz至1299 MHz）
GNSS：
- 噪声系数 = 0.65 dB
- 增益18 dB
- 高输入1 dB压缩点为 -7 dBm
- 高带外|P3|为6 dBm
LTE B32：
- 噪声系数 = 0.65 dB
- 增益20 dB
- 高输入1 dB压缩点为 -8.5 dBm
电源电压1.5 V至3.1 V
在4.2 mA的低电源电流下实现优化性能
掉电模式电流消耗 <1 μA
集成温度稳定偏置，便于设计
仅需一个输入匹配电感器和一个电源去耦电容器
输入和输出直流去耦
所有引脚均有静电放电（ESD）保护（人体模型（HBM）>2 kV）
输出集成匹配
采用6引脚无引脚封装，尺寸为1.1 mm×0.9 mm×0.47 mm；引脚间距0.4 mm：SOT1230
180 GHz渡越频率 - 硅锗碳（SiGe:C）技术
湿度敏感度等级1

应用领域

智能手机
功能手机
平板电脑
数码相机
数码摄像机
射频前端模块
完整的GNSS模块
个人健康应用

	属性	参数值
	商品目录	RF放大器
	频率	1.559GHz~1.61GHz
	增益	18dB

	属性	参数值
	噪声系数	0.65dB
	工作电压	1.5V~3.1V
	工作电流	4.4mA
