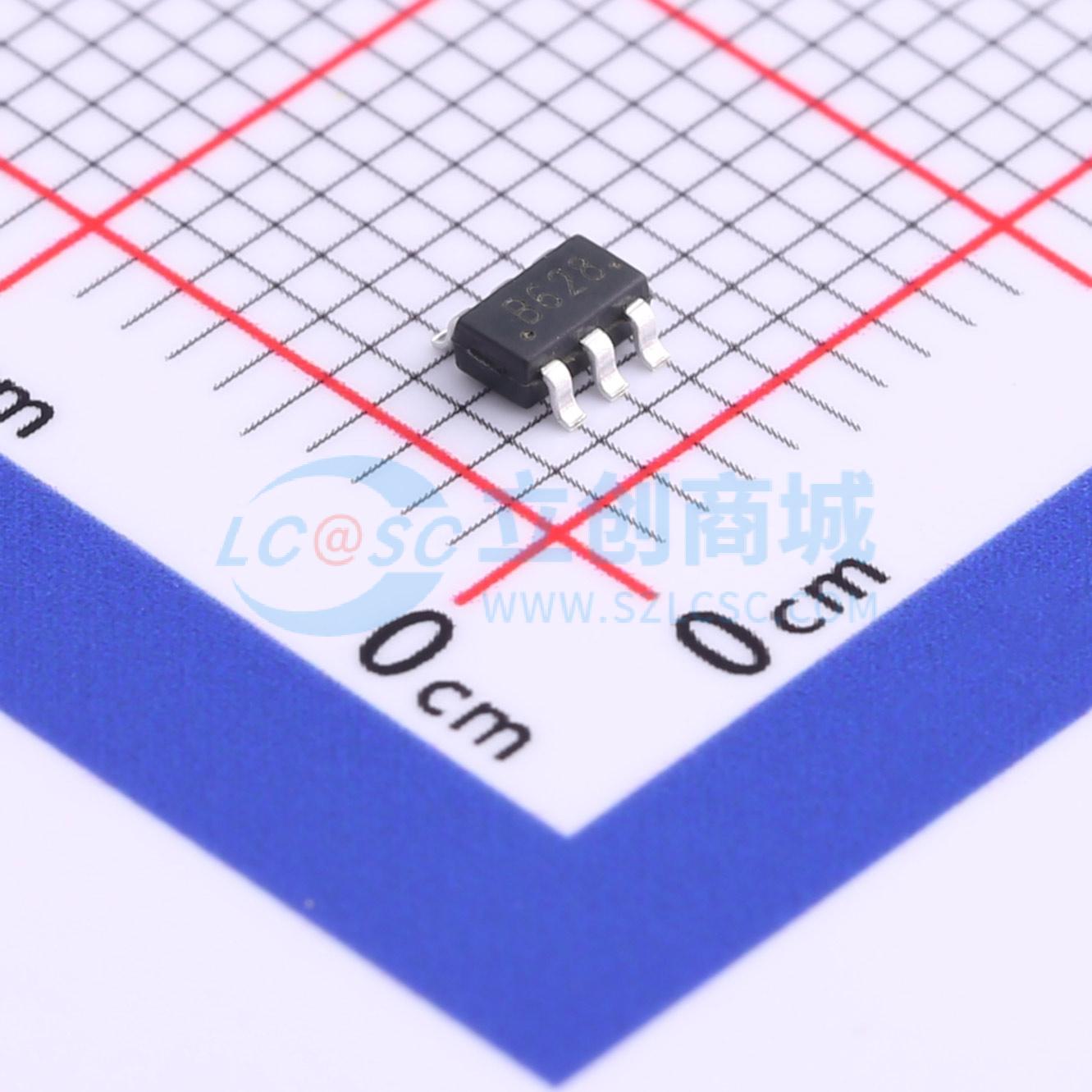

温馨提醒：图片仅供参考，商品以实物为准
TC3608H
高效率1.2MHz DC-DC升压器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TC3608H是一款固定1.2MHz开关频率的电流模式升压型DC-DC转换器。内置80mΩ功率场效应管,使调节器具有高达96%的效率。内部补偿网络减少了多达6个的外部元件。误差信号放大器的同相输入端连接到0.6V精密基准电压,内部软启动功能可以减小瞬间突增电流。轻载时可自动进入脉冲频率调制模式,减小功耗；具有欠压锁定、过电流保护、过载保护以及过热保护等功能。
- 品牌名称
- FM(富满)
- 商品型号
- TC3608H
- 商品编号
- C2802262
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 输出类型 | - | |
| 工作电压 | 2.3V~15V | |
| 输出电压 | 24V | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - |
