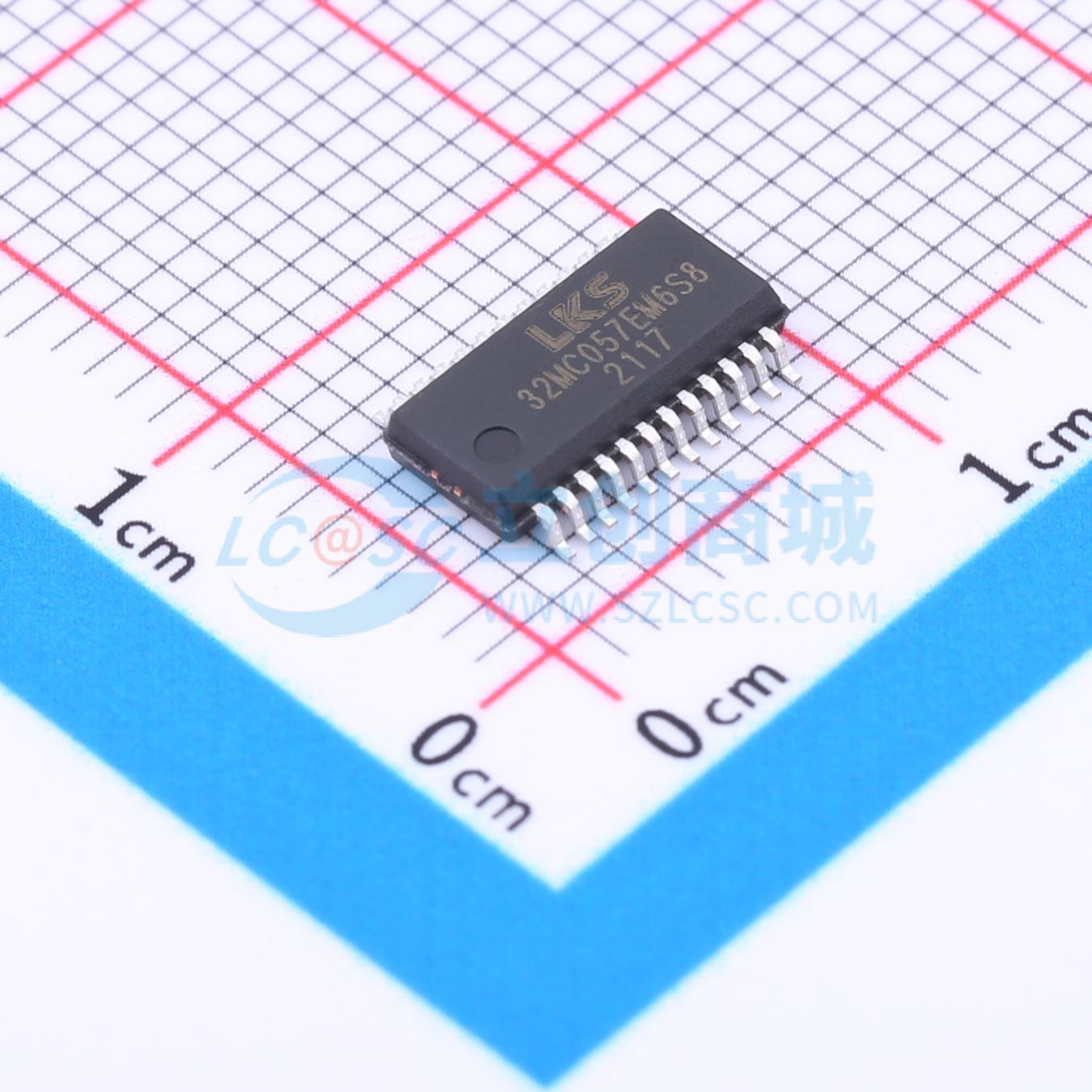

温馨提醒：图片仅供参考，商品以实物为准

LKS32MC057EM6S8

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款针对电机控制应用的32位MCU。具有高可靠性、高集成度、小封装尺寸，节省BOM成本；集成2通道高速运算放大器和2通道比较器，满足不同系统拓扑如单电阻/双电阻/三电阻电流采样需求；高速运算放大器集成过压保护电路，允许输入高压共模信号，支持以最简单电路拓扑对MOSFET电阻进行直流采样；通过专有技术，ADC和高速运算放大器能良好协作，可处理更宽的电流动态范围，同时确保高速小电流和低速大电流的采样精度；控制电路简单高效，抗干扰能力强，稳定可靠；支持IEC/UL60730功能安全认证。
品牌名称: LINKOSEMI(凌鸥创芯)
商品型号: LKS32MC057EM6S8
商品编号: C2798400
商品封装: SSOP-24
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

商品概述

LKS32MC055DL6S8/LKS32MC055EL6S8/LKS32MC057EM6S8/LKS32MC057FM6S8 是 32 位内核的面向电机控制应用的专用处理器，集成了常用电机控制系统所需要的所有模块，同时集成了三相 P/N MOS 栅极驱动模块，可直接驱动三路 P/N MOS 功率器件。

商品特性

96MHz 32 位 Cortex - M0 内核
低功耗休眠模式
集成三相 P/N MOS 栅极驱动模块
工业级工作温度范围
超强抗静电和群脉冲能力
32K Flash，带加密功能，带 128 位芯片唯一识别码
2.5K RAM
7.5~32V(极限 40V)单电源供电，内部集成 1 个 5V LDO，为芯片内 MCU 部分供电
工作温度: -40~105℃
内置 4MHz 高精度 RC 时钟，-40~105℃范围内精度在±1%之内
内置低速 64kHz 低速时钟，供低功耗模式使用
内部 PLL 可提供最高 96MHz 时钟
两路 UART
一路 SPI，支持主从模式
一路 I²C，支持主从模式
2 个通用 16 位 Timer，支持捕捉和边沿对齐 PWM 功能
2 个通用 32 位 Timer，支持捕捉和边沿对齐 PWM 功能
电机控制专用 PWM 模块，支持 8 路 PWM 输出，独立死区控制
Hall 信号专用接口，支持测速、去抖功能
硬件看门狗
最多 4 组 16bit GPIO。P0.0/P0.1/P1.0/P1.1 4 个 GPIO 可以作为系统的唤醒源。P0.15 ~ P0.0 共 16 个 GPIO 可以用作外部中断源输入
集成 1 路 12bit SAR ADC，2Msps 采样及转换速率，共 16 通道
集成 2 路运算放大器，可设置为差分 PGA 模式
集成两路比较器
集成 12bit DAC 数模转换器
内置±2℃温度传感器
内置 1.2V 0.8%精度电压基准源
内置 1 路低功耗 LDO 和电源监测电路
集成高精度、低温飘高频 RC 时钟
高可靠性、高集成度、最终产品体积小、节约 BOM 成本
内部集成 2 路高速运放和两路比较器，可满足单电阻/双电阻电流采样拓扑架构的不同需求
内部高速运放集成高压保护电路，可以允许高电平共模信号直接输入芯片，可以用最简单的电路拓扑实现 MOSFET 电阻直接电流采样模式
应用专利技术使 ADC 和高速运放达到最佳配合，可处理更宽的电流动态范围，同时兼顾高速小电流和低速大电流的采样精度
整体控制电路简洁高效，抗干扰能力强，稳定可靠
单电源 7.5~32V 供电，内部集成 5V LDO
集成三相 P/N MOS 栅极驱动模块
支持 IEC/UL60730 功能安全认证

应用领域

适用于有感 BLDC/无感 BLDC/有感 FOC/无感 FOC 及步进电机、永磁同步、异步电机等控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	96MHz
	CPU位数	-
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	-

	属性	参数值
	EEPROM容量	-
	I/O数量	-
	ADC(位数)	12bit
	DAC(位数)	12bit
	振荡器类型	-
	工作电压	-
	工作温度	-
