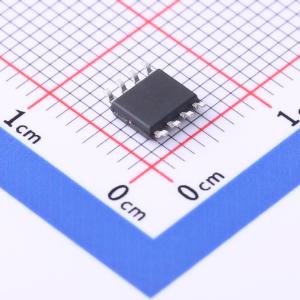

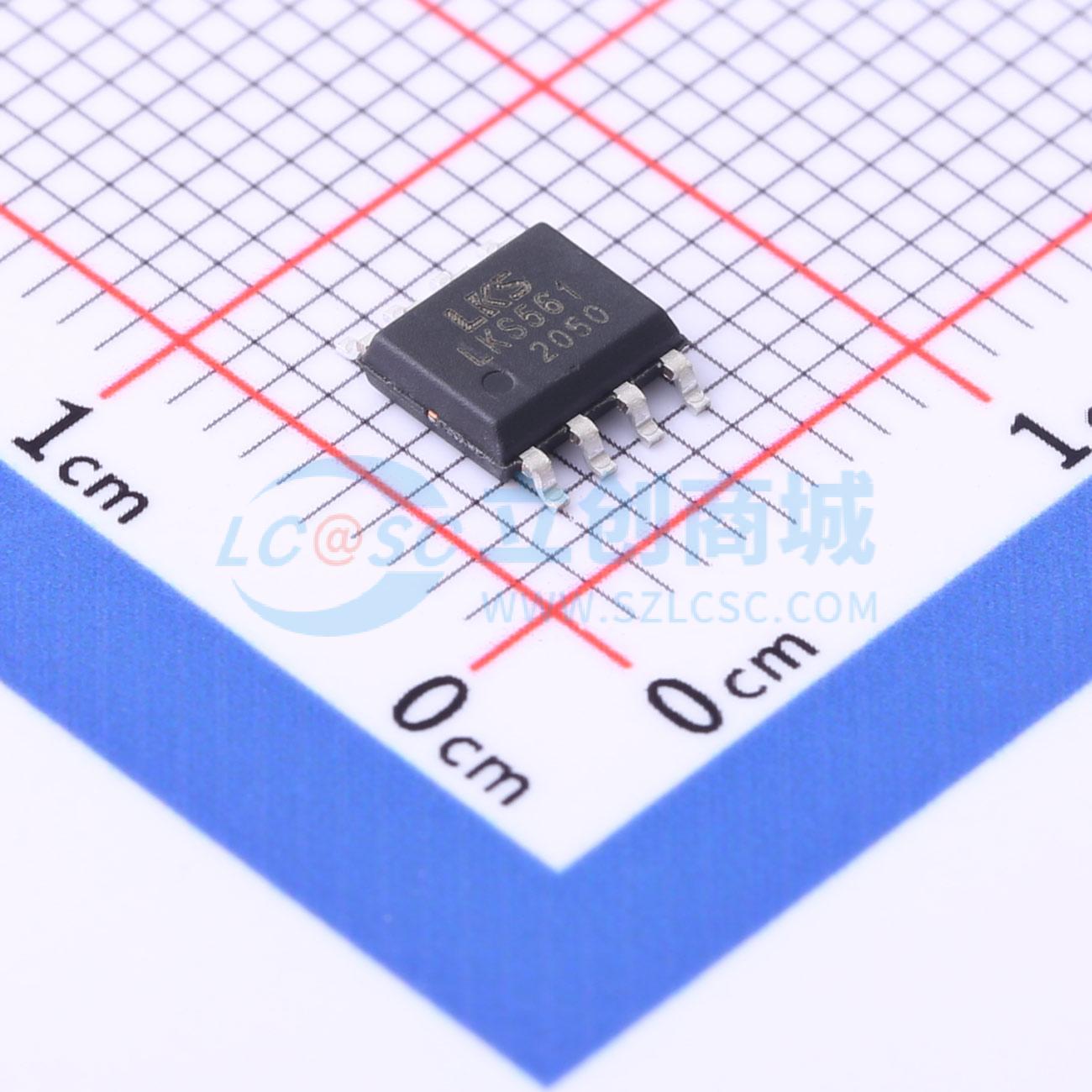

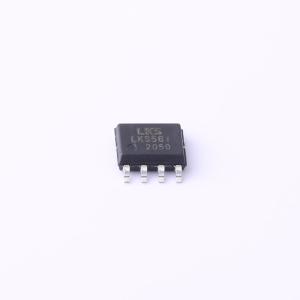

LKS561
LKS561
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LKS561 是一款用于驱动MOS/IGBT 栅极的集成电路,芯片有高侧驱动输出和低侧驱动输出两组,可同时驱动两个MOS/IGBT 器件,其中高侧器件通过浮动管脚实现电压抬升,最高耐压达 +300V。输入信号可兼容CMOS 和LSTTL 电平。高侧驱动采用浮动电源设计,最高耐压 +300V,可承受瞬时负压,芯片电源供电范围 10~25V,有欠压保护功能,输入电平3.3/5/15V 兼容,双通道延时匹配。
- 品牌名称
- LINKOSEMI(凌鸥创芯)
- 商品型号
- LKS561
- 商品编号
- C2798405
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边;高边 | |
| 负载类型 | MOSFET;IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~25V | |
| 上升时间(tr) | 600ns | |
| 下降时间(tf) | 190ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 静态电流(Iq) | 300uA |
商品概述
LKS561 是一款用于驱动MOS/IGBT 栅极的集成电路,芯片有高侧驱动输出和低侧驱动输出两组,可同时驱动两个MOS/IGBT 器件,其中高侧器件通过浮动管脚实现电压抬升,最高耐压达 +300V。输入信号可兼容CMOS 和LSTTL 电平。高侧驱动采用浮动电源设计,最高耐压 +300V,可承受瞬时负压,芯片电源供电范围 10~25V,有欠压保护功能,输入电平3.3/5/15V 兼容,双通道延时匹配。
商品特性
- 高侧驱动采用浮动电源设计,最高耐压 +300V
- 可承受瞬时负压
- 芯片电源供电范围 10~25V
- 欠压保护功能
- 输入电平3.3/5/15V 兼容
- 双通道延时匹配
