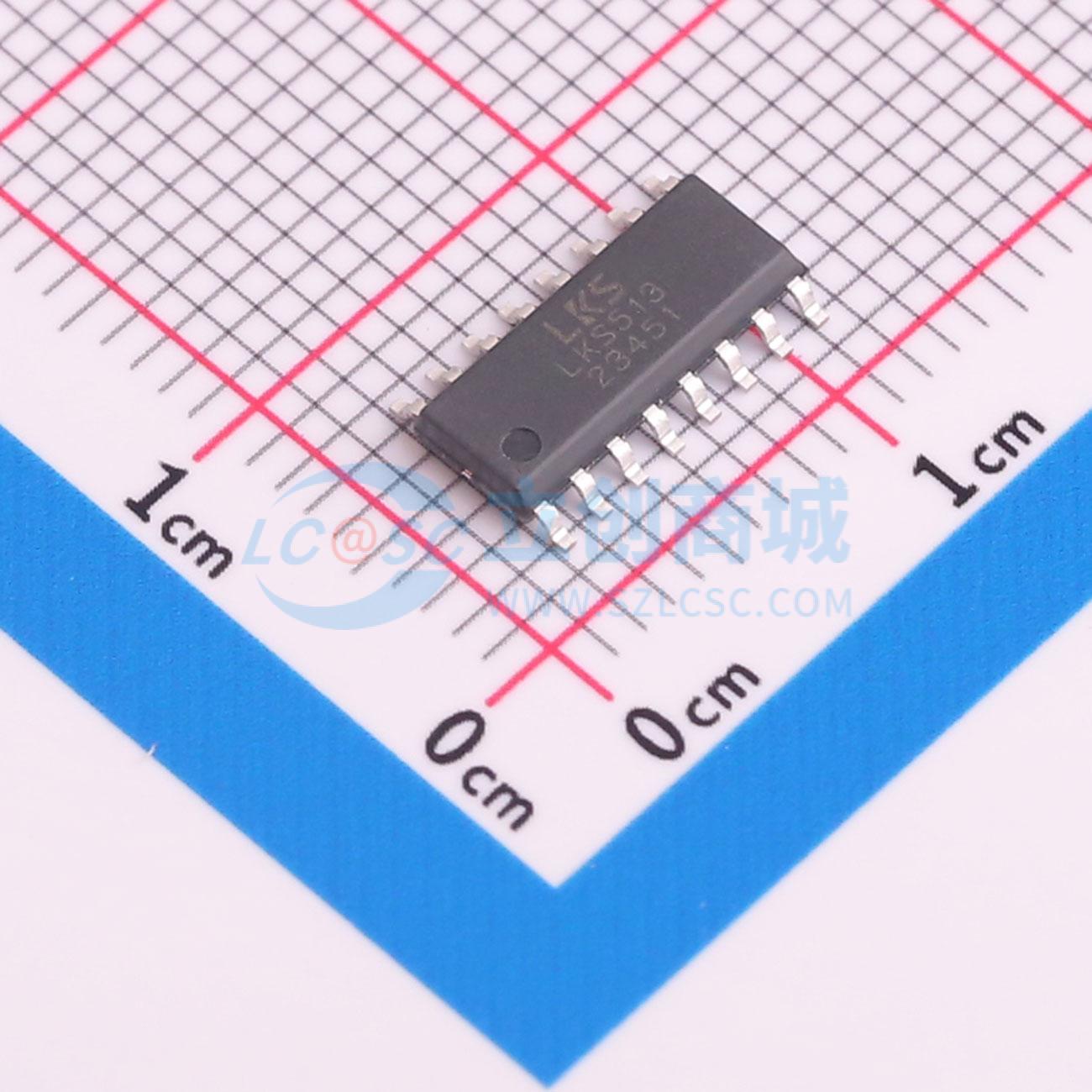

温馨提醒：图片仅供参考，商品以实物为准

LKS513

驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LKS513是一款用于功率P沟道/N沟道MOSFET的三相40V高速半桥预驱动器。它有两个用于高端和低端的输入，且每个通道有两个输出，内部设有死区时间以避免交叉导通。输入逻辑电平与3.3V/5V/15V信号兼容
品牌名称: LINKOSEMI(凌鸥创芯)
商品型号: LKS513
商品编号: C2798402
商品封装: ESOP-16
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

LKS513是一款用于功率P/N MOSFET的三相40V高速半桥预驱动器。它有用于高端和低端的两个输入，且每个通道有两个输出，并具备内部死区时间以避免交叉导通。输入逻辑电平与3.3V/5V/15V信号兼容。可为PMOS和NMOS输出10V栅极电压。它还内置了一个用于MCU或其他设备供电的5V/30mA LDO，并具备热关断保护功能以确保安全。

商品特性

用于P/N MOS半桥的三相输出
工作电源范围为8V至28V
高端和低端独立输入
当VCC > 10V时，可为PMOS和NMOS输出10V的VGS
兼容3.3V、5V和15V输入逻辑
内置5V/30mA LDO
内置死区时间
内置热关断保护（TSD）
采用ESOP16封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	工作电压	8V~28V
	下降时间(tf)	300ns

	属性	参数值
	传播延迟 tpLH	80ns
	传播延迟 tpHL	30ns
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+105℃
	静态电流(Iq)	500uA
