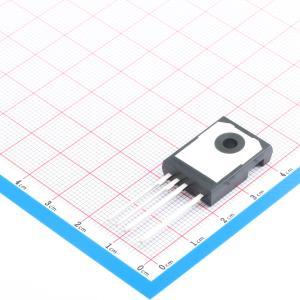

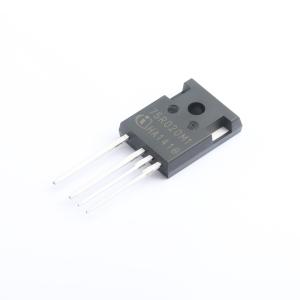

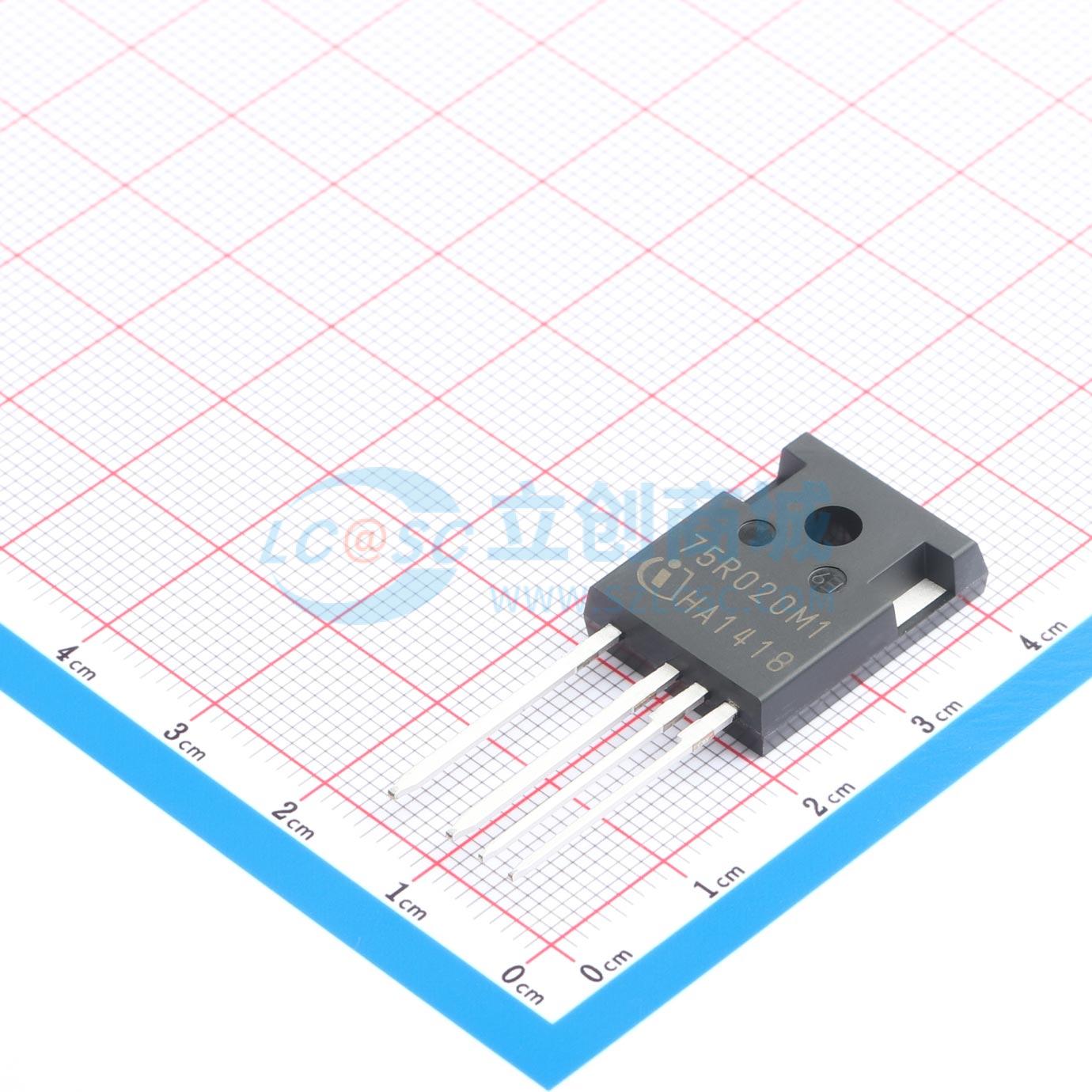

IMZA75R020M1HXKSA1
碳化硅MOSFET功率器件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IMZA75R020M1HXKSA1
- 商品编号
- C27391613
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 配置 | - | |
| 漏源电压(Vdss) | 750V | |
| 连续漏极电流(Id) | 75A | |
| 耗散功率(Pd) | 278W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5.6V | |
| 栅极电荷量(Qg) | 67nC | |
| 输入电容(Ciss) | 2.217nF | |
| 反向传输电容(Crss) | 14pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 193pF | |
| 导通电阻(RDS(on)) | 27mΩ |
商品概述
该750V CoolSiC MOSFET基于英飞凌二十余年开发的坚实碳化硅技术构建。凭借宽带隙碳化硅材料的特性，该750V CoolSiC MOSFET提供了性能、可靠性和易用性的独特组合。它适用于高温和严苛操作环境，能够以简化且经济高效的方式实现最高的系统效率。
商品特性
- 高度稳健的750V技术，100%经过雪崩测试
- 业界领先的RDS(on) × Qff
- 优异的RDS(on) × Qoss和RDS(on) × QG
- 低CISS/CISS与高VGS(th)的独特组合
- 英飞凌专有的芯片贴装技术
- 提供驱动源引脚
应用领域
- 电动汽车充电基础设施
- 太阳能光伏逆变器
- 不间断电源
- 储能与电池化成
- 电信与服务器开关电源
